Texas Instruments Modulo di potenza buck TPSM843321

Il modulo di potenza Buck TPSM843321 di Texas Instruments fornisce un intervallo di tensione in ingresso operativo da 3,8 V a 18 V con un'elevata flessibilità di progettazione. Il TPSM843321 è un modulo di potenza buck sincrono ad alta densità di potenza, alta efficienza e facile da usare, sviluppato per sistemi alimentati da linee di alimentazione 5 V o 12 V. Il modulo di potenza supporta fino a 3 A di corrente di uscita continua e un duty cycle massimo di 98%.

TPSM843321 di TI utilizza il controllo di corrente di picco fisso con compensazione interna per risposta transitoria veloce e linea eccellente e regolazione di carico. Con la compensazione del circuito interno ottimizzata, il dispositivo elimina la necessità di una compensazione esterna su un ampio intervallo di tensione di uscita e frequenza di commutazione.

Il TPSM843321 offre funzioni di protezione, tra cui spegnimento termico, blocco della sottotensione in ingresso, limite di corrente ciclo per ciclo e protezione da cortocircuito.

Il dispositivo è progettato in un package QFN a 9 pin, 3,3 mm × 4,5 mm, e la piedinatura è disponibile per un layout PCB a singolo strato. Inoltre, la temperatura di giunzione del TPSM843321 è compresa tra -40 °C e 125 °C.

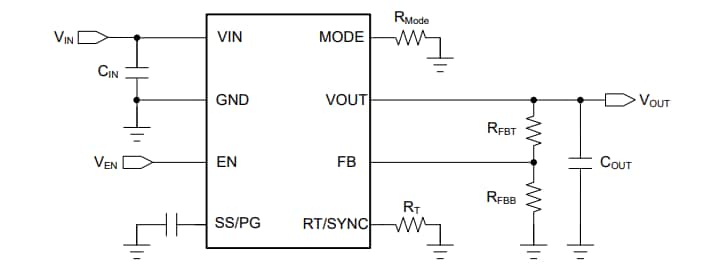

Caratteristiche

Configurato per una vasta gamma di applicazioni
Intervallo di tensione in ingresso da 3,8 V a 18 V
Intervallo di tensione di uscita da 0,6 V a 12 V
Corrente di uscita continua fino a 3 A
Tensione di riferimento 0,6 V ±1% (-40 °C a 125 °C)
Corrente di riposo bassa di 28 uA (tipica)
70 ns, commutazione minima di 114 ns, tempo di accensione e spegnimento
Massimo 8 us di tempo di commutazione
Duty cycle Massimo 98%
Facilità d'uso e piccole dimensioni di progettazione
Modalità di controllo corrente di picco con compensazione interna
Frequenza selezionabile da 200 kHz a 2,2 MHz
Sincronizzabile con un clock esterno (supporto per commutazione di fase) da 200 kHz a 2,2 MHz
PFM/FCCM selezionabile in condizioni di carico leggero
Temperatura di giunzione di funzionamento da -40 °C a 125 °C

Funzione di avvio progressivo e indicatore di alimentazione selezionabile e regolabile
Buone prestazioni EMI con spettro di frequenza diffuso e piedinatura ottimizzata
Limite di sovracorrente (OC) per MOSFET sia di tipo high-side che low-side
Protezioni non agganciate per protezione da sovra-temperatura (OTP), protezione da sovracorrente (OCP), protezione da sovratensione (OVP), protezione da sottospensione (UVP) e blocco da sottospensione (UVLO)
Condensatore e induttore bootstrap integrati per supportare un facile layout del PCB
Package QFN 3,3 mm x 4,5 mm x 2 mm
Crea una progettazione personalizzata con TPSM843321 utilizzando WEBENCH® Power Designer
