Texas Instruments Modulo di valutazione (EVM) TPSM64406EVM
Il modulo di valutazione (EVM) TPSM64406EVM di Texas Instruments presenta le caratteristiche e le prestazioni di TPSM64406, un modulo CC/CC dual buck con MOSFET di potenza e induttore integrati. Il modulo di valutazione offre due uscite di 3 A. Le tensioni di uscita possono essere programmate individualmente su un valore fisso di 3,3 V o 5 V oppure possono essere regolate utilizzando resistori di retroazione esterni.
La frequenza di commutazione predefinita a pieno carico è programmata su 1 MHz. La modalità di commutazione al carico leggero è selezionabile tra le modalità FPWM e PFM. Ogni canale può essere abilitato o disabilitato mediante la selezione di un jumper. Infine, lo spettro diffuso può essere abilitato o disabilitato mediante la selezione di un resistore di configurazione. TPSM64406EVM di Texas Instruments è stato progettato per dimostrare tutte le capacità del dispositivo sulla progettazione di un solo PCB.
Caratteristiche
- Compatibile con la sicurezza funzionale
- Documentazione disponibile per facilitare la progettazione del sistema di sicurezza funzionale
- Versatile modulo buck sincrono a doppia uscita di tensione o multifase a uscita singola
- MOSFET, induttore e controller integrati
- Ampio intervallo di tensione di ingresso da 6,3 V a 36 V
- Tensione di uscita regolabile da 0,8 V a 16 V
- Package sovrastampato 6,5 mm × 7,0 mm × 2 mm
- Intervallo di temperatura di giunzione da -40 °C a 125 °C
- Capacità di tensione di uscita negativa
- Efficienza elevatissima in tutta la gamma di carico
- Efficienza di picco superiore al 94%
- Opzione polarizzazione esterna per una maggiore efficienza
- Pad esposto per una bassa impedenza termica
- Modulo di valutazione θJA = 18,2°C/W
- Firme EMI irradiate a conduzione ultra-bassa
- Il package a basso rumore con doppio percorso di ingresso e condensatori integrati riduce il ringing degli interruttori.
- Filtro EMI di ingresso con condensatore elettrolitico per lo smorzamento in parallelo
- Spettro diffuso selezionabile da un resistore
- Modalità di funzionamento FPWM a frequenza costante
- Soddisfa le emissioni CISPR 11 e 32 di classe B
- Una scelta eccellente per gli alimentatori scalabili
- Design PCB a 4 strati, 57 g
- Caratteristiche di protezione intrinseche per un design robusto
- Ingresso di abilitazione di precisione e indicatore open-drain PGOOD per il sequenziamento, il controllo e VIN UVLO
- Protezione da sovracorrente e arresto termico
Applicazioni
- Test e misurazione, aerospaziale e difesa
- Controllo e automazione industriale
- Alimentatori buck e buck-boost di inversione

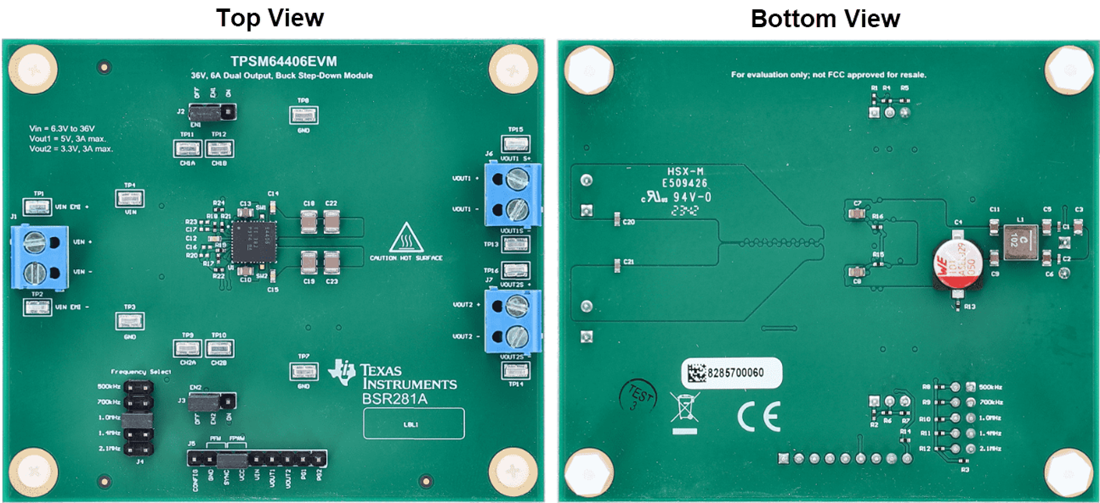

Layout della scheda
Prodotto correlato
Texas Instruments Moduli di potenza a doppia uscita TPSM64404/TPSM64406
Combina un induttore schermato, MOSFET di potenza e passivi in un package HotRod™ QFN potenziato.
