Texas Instruments Moduli di valutazione TPSM63606EVM/TPSM63606SEVM
I moduli di valutazione (EVM) TPSM63606EVM/TPSM63606SEVM di Texas Instruments sono progettati per mostrare le prestazioni del modulo di potenza buck CC/CC sincrono da 6 A TPSM63606 36 V. Questi moduli di valutazione operano su un ampio intervallo di tensione di ingresso da 3 V a 36 V per fornire un'uscita fissa da 5 V con una precisione del setpoint superiore all'1% e una corrente di uscita fino a 6 A. La versione “S” del modulo di valutazione include uno spettro di diffusione pseudo-casuale (PRSS) per EMI inferiori. Il modulo di potenza TPSM63606 di Texas Instruments offre un package avanzato e un design piedinato per migliori prestazioni EMI, alta efficienza e alta affidabilità. Diverse funzioni per migliorare la protezione del regolatore durante le condizioni di guasto includono blocco sottotensione (UVLO), avvio progressivo interno, protezione da sovracorrente in modalità a singhiozzo (OCP) e arresto termico. Sono inoltre forniti un indicatore PGOOD a drain aperto, abilitazione di precisione, opzione di polarizzazione esterna, frequenza di commutazione regolabile RT e funzionalità SYNC IN.
Caratteristiche
- Ampio intervallo di tensione di ingresso da 3V a 36V
- Tensione di uscita predefinita di 5 V (ponticello regolabile a 1,8 V, 2,5 V, 3,3 V o 12 V)
- Corrente di uscita fino a 6 A
- Frequenza di commutazione predefinita di 1 MHz (ponticello regolabile a 500 kHz, 750 kHz, 1,5 MHz o 2 MHz)
- Filtro EMI di ingresso incluso per emissioni conduttive CISPR 32 Classe B
- Layout PCB completamente assemblato, testato e collaudato con un ingombro ridotto
Apparecchiature necessarie
- Sorgente di tensione
- La sorgente di tensione di ingresso VIN deve essere una sorgente CC variabile da 36 V in grado di fornire 6 A
- Multimetri
- Voltmetro 1
- Misurare la tensione di ingresso da VIN S+ a VIN S–
- Voltmetro 2
- Misurare la tensione di uscita da VOUT S+ a VOUT S–
- Amperometro 1
- Misurare la corrente di ingresso
- Impostare l'amperometro su un'apertura di 1 secondo
- Amperometro 2
- Misurare la corrente di uscita
- Impostare l'amperometro su un'apertura di 1 secondo
- Voltmetro 1
- Carico elettronico
- Usare un carico elettronico impostato in modalità di resistenza costante (CR) o corrente costante (CC) e in grado di misurare 0 - 6 ADC
- Per una misurazione della corrente di ingresso senza carico, scollegare il carico elettronico poiché può assorbire una piccola corrente residua
- Oscilloscopio
- Con l'endoscopio impostato su 20 MHz di larghezza di banda e accoppiamento CA, misurare l'ondulazione della tensione di uscita direttamente su un condensatore di uscita con un cavo di terra corto normalmente fornito con la sonda dell'endoscopio
- Posizionare la punta della sonda dell'oscilloscopio sul terminale positivo del condensatore di uscita, tenendo il cilindro di terra della sonda attraverso il cavo di terra fino al terminale negativo del condensatore
- TI sconsiglia di utilizzare un collegamento a terra con conduttori lunghi perché ciò potrebbe causare rumore aggiuntivo a causa di un ampio circuito di messa a terra
- Per misurare altre forme d'onda, regolare l'oscilloscopio secondo necessità
Applicazioni
- Apparecchiature per test e misurazioni, settore aerospaziale e difesa
- Sistemi di automazione e controllo di fabbrica, alimentatori per uso generico
- Circuiti buck-boost (IBB) di inversione che richiedono una tensione di uscita negativa

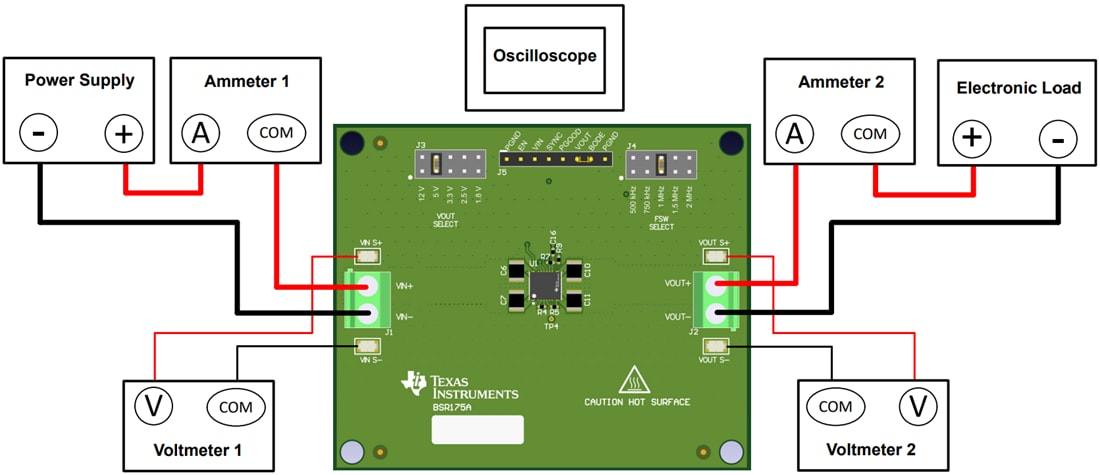

Configurazione di test
