Texas Instruments Moduli di potenza TPSM5601R5
I moduli di alimentazione TPSM5601R5 Texas Instruments sono una soluzione di alimentazione 1,5 A altamente integrata, che include un convertitore CC/CC step-down con ingresso 60 V con MOSFET di potenza, un induttore schermato e componenti passivi in un package QFN termicamente avanzato.
I moduli di potenza compatti e facili da usare TPSM5601R5 di TI presentano un ampio intervallo di tensione di uscita regolabile da 1,0 V a 6 V. Questa soluzione totale richiede solo quattro componenti esterni, ed elimina la compensazione del circuito e la selezione delle parti magnetiche dal processo di progettazione.
Il dispositivo offre un set completo di funzionalità che include alimentazione efficiente, UVLO programmabile, avvio pre-polarizzazione, protezioni da sovracorrente e temperatura. Questo set di funzionalità rende il TPSM5601R5 ideale per alimentare varie applicazioni. Inoltre, il TPSM5601R5S fornisce un funzionamento ad ampio spettro di frequenza.
Il package QFN a 15 pin da 5 mm × 4 mm 5,5 mm utilizza la tecnologia HotRod QFN per prestazioni termiche migliorate, ingombro ridotto e basse EMI in applicazioni con limitazioni di spazio. L’ingombro del package QFN ha tutti i pin accessibili dal perimetro e un singolo grande pad termico per un layout semplice e una facile gestione nella produzione.
Caratteristiche
- Funzionalità di sicurezza
- Documentazione disponibile per facilitare la progettazione del sistema di sicurezza funzionale
- QFN HotRod™ potenziato di 5,0 mm × 5,5 mm × 4,0 mm
- Eccellenti prestazioni termiche fino a 18 W di potenza di uscita a 85°C, senza flusso d’aria
- Ingombro standard del singolo grande pad termico e di tutti i pin accessibili dal perimetro
- Progettati per applicazioni robuste e affidabili
- Ampio intervallo di tensioni di ingresso da 4,2 V a 60 V
- Protezione transitoria della tensione di ingresso fino a 66 V
- Intervallo di giunzione di funzionamento da -40°C a +125°C
- Intervallo di giunzione con suffisso EXT da -55°C a +125°C
- Frequenza di commutazione fissa: 400 kHz
- Modalità di funzionamento FPWM
- Ottimizzato per requisiti EMI ultra-bassi
- Induttore schermato e condensatori di bypass ad alta frequenza integrati
- Conforme agli standard EMI EN55011
- L'opzione ad ampio spettro riduce le emissioni
- Corrente di riposo non commutabile 26 µA
- Avvio Monotonic in un’uscita pre-polarizzata
- Nessuna compensazione dell’anello o componenti di bootstrap
- Abilitazione di precisione e UVLO di ingresso con isteresi
- Protezione esclusione termica con isteresi
- Crea un progetto personalizzato utilizzando il TPSM5601R5 con WEBENCH® Power Designer
Applicazioni
- Trasmettitori e sensori di campo, moduli PLC
- Termostati, videosorveglianza, sistemi HVAC
- Servo e CA drive, codificatori rotanti
- Trasporto industriale, monitoraggio delle risorse
- Applicazioni con tensioni in uscita negative
Modulo di valutazione associato
Texas Instruments EVM TPSM5601R5EVM/TPSM5601R5SEVM
Configurato per valutare il funzionamento dei moduli di alimentazione TPSM5601R5 e TPSM5601R5S.

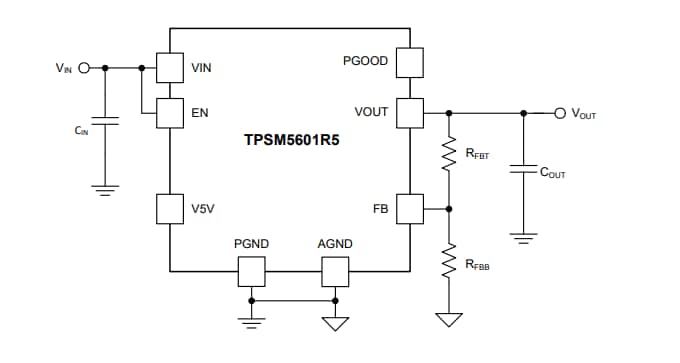

Schema tipico
Diagramma a blocchi
