Texas Instruments Scheda di valutazione TPSM365R6FEVM
La scheda di valutazione TPSM365R6FEVM di Texas Instruments è progettata per il modulo CC/CC TPSM365R6. Il modulo CC/CC step-down sincrono TPSM365R6 può pilotare fino a 0,6 A di corrente di carico da un'ampia tensione di ingresso fino a 65 V. Il TPSM365R6FEVM fornisce flessibilità attraverso la configurabilità di una vasta gamma di tensioni di uscita e frequenze di commutazione selezionabili. Inoltre, la scheda di valutazione TPSM365R6FEVM TI serve da esempio per il layout del circuito e la progettazione per l'applicazione finale dell' utente.
Caratteristiche
- Tensione di uscita regolabile con jumper da 1,8 V, 2,5 V, 3,3 V, 5 V o 12 V
- Frequenza di commutazione regolabile con jumper di 400 kHz, 600 kHz, 800 kHz, 1 MHz, 2,2 MHz
- Ampio intervallo di tensioni di ingresso: da 3 V a 65 V
- Corrente di uscita: fino a 600 mA
- Modalità di commutazione FPWM
Collegamenti scheda EVM
Vista frontale

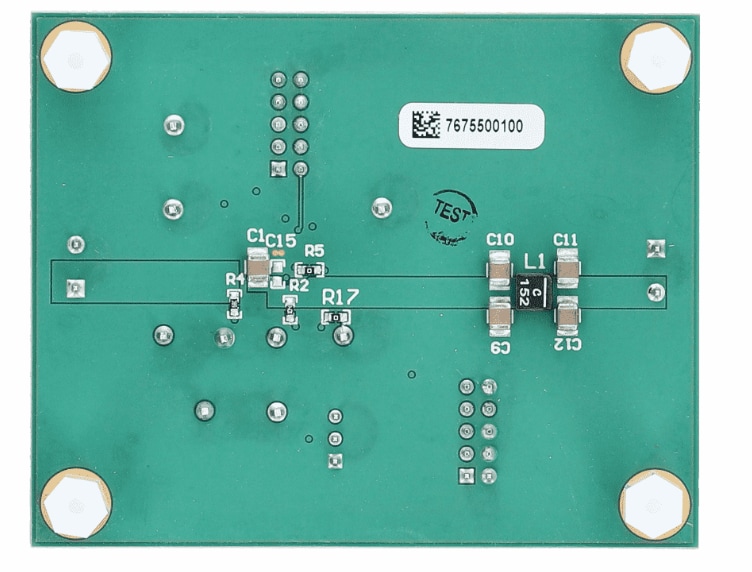

Vista posteriore
