Texas Instruments Modulo di valutazione TPS92629Q1EVM
Il modulo di valutazione TPS92629Q1EVM di Texas Instruments dimostra le prestazioni del driver LED TPS92629-Q1. TPS92629-Q1 è un driver LED a canale singolo con una diagnostica LED completa e rapporti multi-guasto per applicazioni di illuminazione per il settore automobilistico. Il TPS92629-Q1 TI può aiutare i progettisti a gestire le difficoltà di progettazione termica nelle apparecchiature terminali di illuminazione per il settore automobilistico.
Caratteristiche
- LED da cortocircuito a GND, da cortocircuito a batteria, rilevamento a circuito aperto e recupero automatico
- Report di guasto multiplo attraverso i diversi livelli di tensione di corto-GND, corto-batteria, circuito aperto e arresto termico
- Apri la maschera di guasto durante la modalità a basso dropout
- Dimming analogico e PWM
- Ripartizione termica con resistori esterni quando la tensione di alimentazione è alta
Applicazioni
- Piccola luce esterna per il settore automobilistico, inclusi indicatore di rilevamento dell'angolo cieco, maniglia della portiera e presa di ricarica
- Illuminazione interna per il settore automobilistico inclusa la console superiore e la luce di lettura
- Luce posteriore esterna per il settore automobilistico, incluse luce posteriore, luce di arresto centrale montata in alto e indicatore di direzione laterale
- Applicazioni driver LED per uso generico

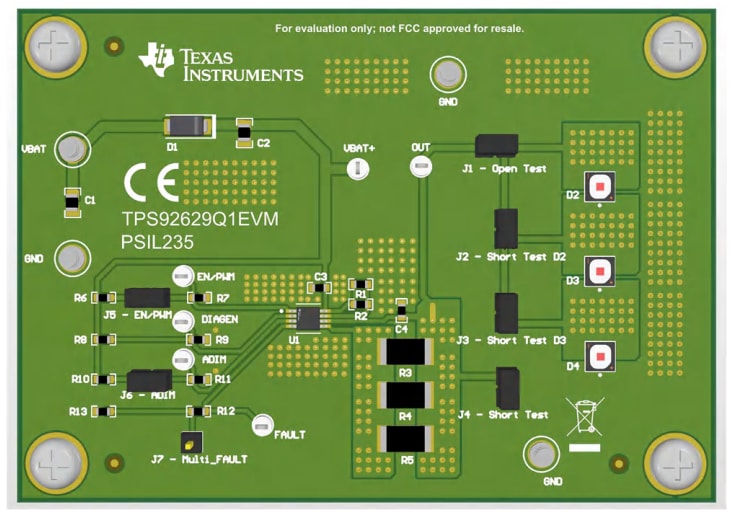

Layout
Schema
Prodotto correlato
Texas Instruments Driver LED a canale singolo 40 V TPS92629-Q1
Il dispositivo include un esclusivo design di gestione termica per ridurre l'aumento della temperatura.
Pubblicato: 2023-01-24
| Aggiornato: 2025-03-10
