Texas Instruments Modulo di valutazione TPS7H5020FLYEVM
Il modulo di valutazione TPS7H5020FLYEVM di Texas Instruments facilita una valutazione approfondita del controller PWM TPS7H5020-SEP. Il TPS7H5020-SEP pilota un elemento di commutazione FET GaN in una topologia di convertitore flyback. Il TPS7H5020FLYEVM di TI offre la flessibilità necessaria per consentire il test di configurazioni personalizzate. Sono previsti punti di test e impronte per componenti aggiuntivi per facilitare la configurazione del dispositivo e la validazione delle prestazioni.
Caratteristiche
- Intervallo di tensione in ingresso dello stadio di alimentazione da 22 V a 36 V
- Alimentazione indipendente del controller da 4,5 V a 14 V
- Corrente di uscita massima di 4 A
- Elemento di commutazione FET GaN
- Riferimento di tensione ±1% 0,6 V sulla linea, sulla temperatura e sulla radiazione
Modulo di valutazione
Texas Instruments Modulo di valutazione TPS7H5020EVM
Dimostra in modo rapido e semplice il funzionamento del controller PWM a modalità corrente TPS7H5020-SP.
Schema semplificato

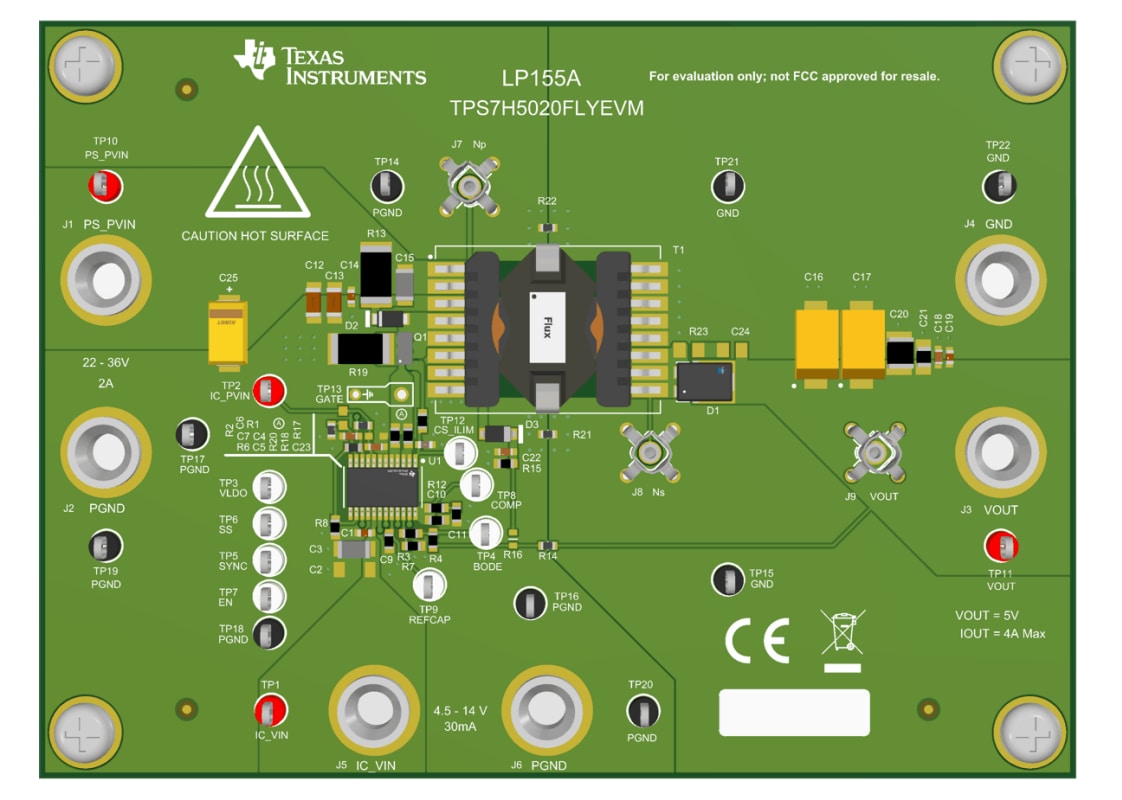

Layout
