Texas Instruments Modulo di valutazione TPS7H3302EVM
Il modulo di valutazione TPS7H3302EVM di Texas Instruments è progettato per valutare le prestazioni del regolatore di terminazione DDR da 3 A tollerante alle radiazioni TPS7H3302-SEP . Il modulo di valutazione TPS7H3302EVM opera con una corrente di uscita fino a 3 A e supporta il test di DDR, DDR2, DDR3, DDR3L e DDR4. Questo modulo di valutazione è dotato di pratici punti di test e jumper per valutare il terminatore DDR TPS7H3302-SEP. Il modulo di valutazione TPS7H3302EVM è ideale per applicazioni di potenza DDR tolleranti alle radiazioni e regolatori di terminazione di memoria per DDR, DDR2, DDR3 e DDR4.
Caratteristiche
- Supporta il test di DDR, DDR2, DDR3, DDR3L e DDR4
- Circuito di test di carico transitorio integrato
- La tensione VDD del nucleo di ingresso supporta rail da 2,5 V e rail da 3,3 V
- Intervallo di tensione: da 0,9 VLDOIN e a 3,5 V VDDQ
- Caratteristiche di valutazione dinamica delle prestazioni:
- Interruttori di carico integrati sink e sorgente per l'emulazione di fasi di carico transitorie
- Controllo della velocità di risposta e della fase di carico configurabile tramite resistori su scheda
- Jumper J14 (pin 1 e 2) per abilitazione dispositivo (abilitato senza J14 installato)
- Pratici punti di test per sondare PGOOD, CLK_IN e test di risposta del circuito
- Supporti di posizionamento opzionali per il filtro da VDDQSNS a VLDOIN quando non si utilizza la sorgente VDDQSNS indipendente
- Corrente di uscita: fino a 3 A
- Pratici punti di test e jumoer per valutare il terminatore DDR TPS7H3302-SEP
Applicazioni
- Applicazioni di potenza DDR resistenti alle radiazioni
- Regolatore di terminazione di memoria per DDR, DDR2, DDR3 e DDR4

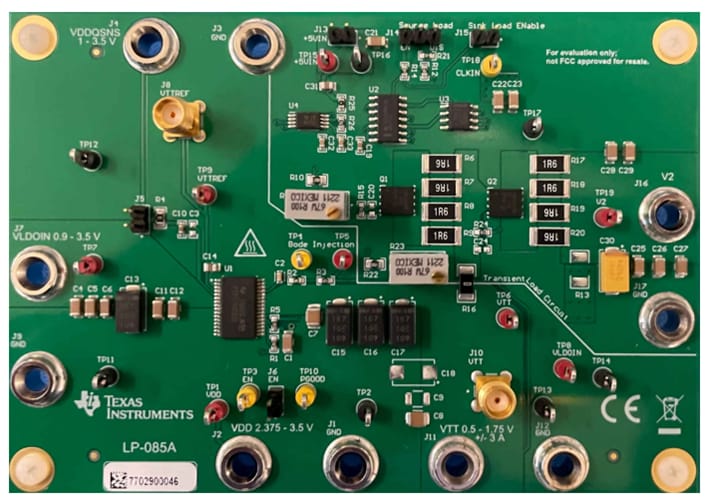

Vista dall'alto del modulo
.png "Texas Instruments Modulo di valutazione TPS7H3302EVM")
Schema
