Texas Instruments Regolatori lineari LDO TPS7B88-Q1

I regolatori lineari LDO TPS7B88-Q1 di Texas Instruments hanno un intervallo di tensione di ingresso fino a 40 V che consente di resistere a transitori (come l'assorbimento del carico) previsti nei sistemi del settore automobilistico. I regolatori TPS7B88-Q1 hanno una corrente di riposo di soli 17 µA a carichi leggeri, il che li rende ideali per alimentare componenti sempre attivi come microcontroller (MCU) e ricetrasmettitori CAN (controller area network) in sistemi di standby.

I regolatori lineari LDO TPS7B88-Q1 di TI presentano una risposta transitoria all'avanguardia che consente all'uscita di reagire rapidamente ai cambiamenti di carico o di linea (ad esempio in condizioni di avviamento a freddo). Inoltre, il dispositivo dispone di un'architettura innovativa che riduce al minimo i sovraccarichi di uscita durante il recupero dalla caduta di tensione. Durante il normale funzionamento, il dispositivo ha un'elevata precisione CC di ±1,15% su linea, carico e temperatura.

I regolatori TPS7B88-Q1 sono disponibili in un package termicamente conduttivo per consentire ai componenti del dispositivo di trasferire il calore in modo efficiente alla scheda del circuito.

Caratteristiche

  • AEC-Q100 adatto per applicazioni automobilistiche:
    • Classe di temperatura 1 da -40 °C a +125 °C, TA
    • Temperatura di giunzione da -40 °C a +150 °C, TJ
  • Intervallo di tensione di ingresso da 3 V a 40 V (42 V max.)
  • Intervallo di tensione di uscita di 3,3 V e 5 V (fisso)
  • Corrente di uscita massima di 500 mA
  • Precisione della tensione di uscita di ±1,15% (max.)
  • Bassa tensione di interruzione di 550 mV (max.) a 450 mA
  • Bassa corrente di riposo di 17 µA (tip.) a carichi leggeri
  • Eccellente risposta transitoria di linea:
    • Deviazione VOUT ±2% durante l'avviamento a freddo
    • Deviazione VOUT ±2% (velocità di risposta 1 V/µs VIN)
  • Stabile con un condensatore di 2,2 µF o più grande
  • Package TO-252 a 3 pin a 30 °C/W (RθJA )

Applicazioni

  • Applicazioni connesse alla batteria sempre attive:
    • Gateway per il settore automobilistico
    • Ingressi remoti senza chiave (RKE)
  • Cluster di strumenti riconfigurabili
  • Moduli di controllo carrozzeria (BCM)

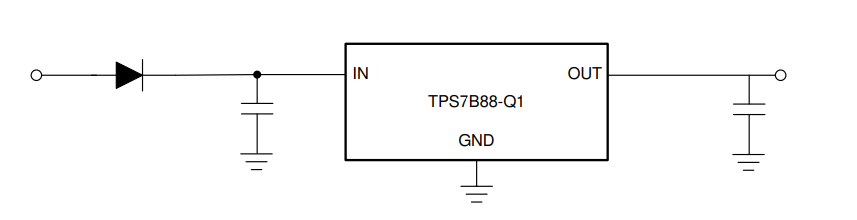

Uscita uguale alla tensione di riferimento

Disegno meccanico - Texas Instruments Regolatori lineari LDO TPS7B88-Q1
