Texas Instruments Modulo di valutazione TPS7A96EVM-106
Il modulo di valutazione TPS7A96EVM-106 di Texas Instruments è ideale per iniziare a sviluppare con i regolatori lineari TPS7A96. Il modulo di valutazione TI TPS7A96EVM-106 include un singolo regolatore lineare a basso rumore e piccole dimensioni per un'ampia gamma di applicazioni. Il regolatore può fornire fino a 2 A al carico con bassa tensione di dropout da VIN a VOU. Per la stabilità è implementata una capacità minima ridotta di un condensatore di uscita da 4,7 μF (o superiore) e fino a un massimo di 1 mF.
Caratteristiche
- Precisione 1% su linea, carico e temperatura
- Rumore di uscita ultrabasso: 0,46 μVRMS (da 10 Hz a 100 kHz)
- Bassa caduta: 150 mV (massima) a 1 A
- Risposta transitoria rapida
- Controllo di spunto di avvio regolabile

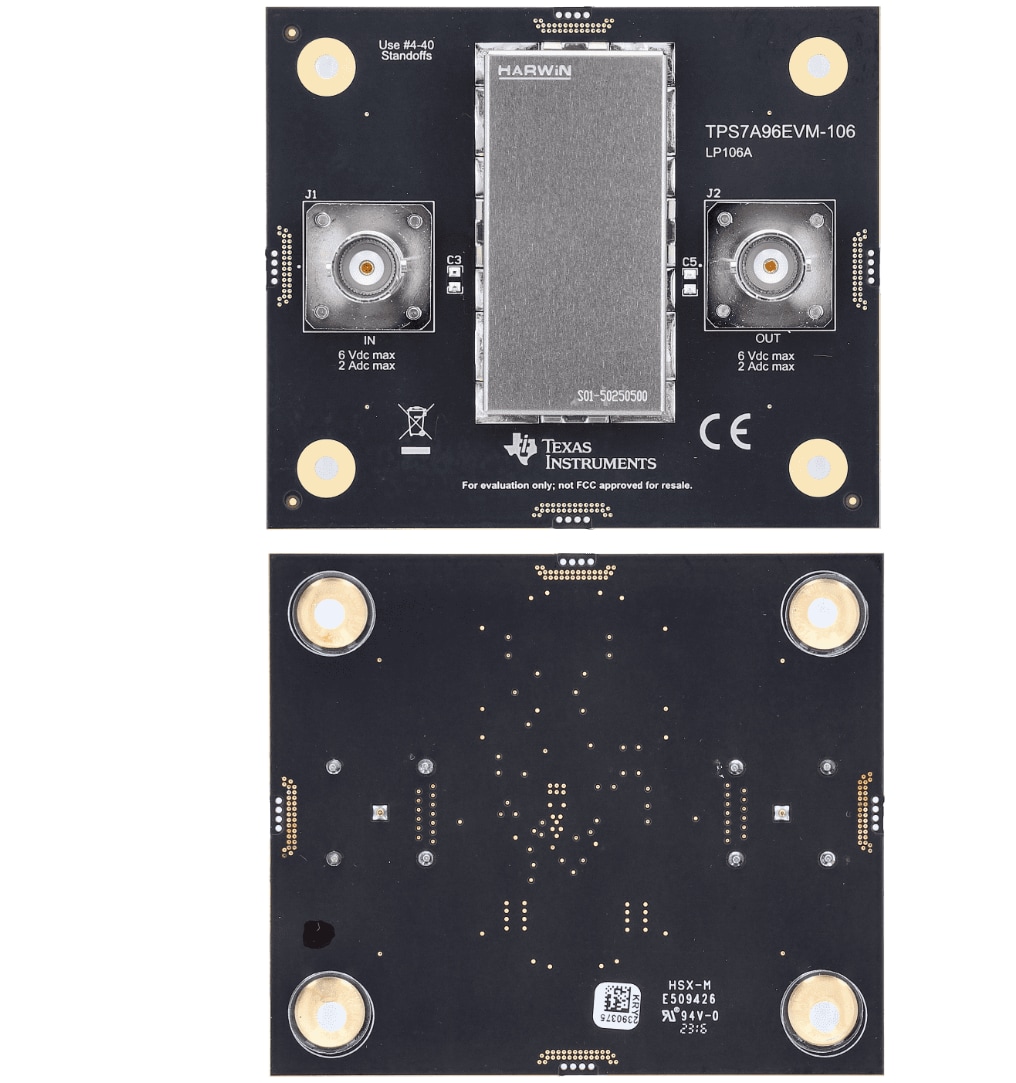

Layout della PCB
Pubblicato: 2023-08-07
| Aggiornato: 2025-03-11
