Texas Instruments Modulo di valutazione (EVM) del regolatore TPS7A94EVM-046
Il modulo di valutazione (EVM) del regolatore TPS7A94EVM-046 di Texas Instruments aiuta i progettisti a valutare il funzionamento e le prestazioni del regolatore lineare TPS7A94 da utilizzare nel proprio circuito. La configurazione di TPS7A94EVM-046 di Texas Instruments contiene un singolo regolatore lineare a basso rumore e di piccole dimensioni per un'ampia gamma di applicazioni. Il regolatore può fornire fino a 1 A al carico con bassa tensione di dropout da VIN a VOUT. Per garantire la stabilità, utilizzare una capacità di uscita minima a potenza ridotta di 4,7 μF (o superiore) fino a un massimo di 1 mF.
Caratteristiche
- Precisione dell'1% su linea, carico e temperatura
- Rumore all'uscita ultrabasso di 0,4 μVRMS (da 10 Hz a 100 kHz)
- Basso dropout (LDO) 200 mV (max.) a 1 A
- Risposta transitoria rapida
- Controllo di spunto di avvio regolabile
Risorse aggiuntive

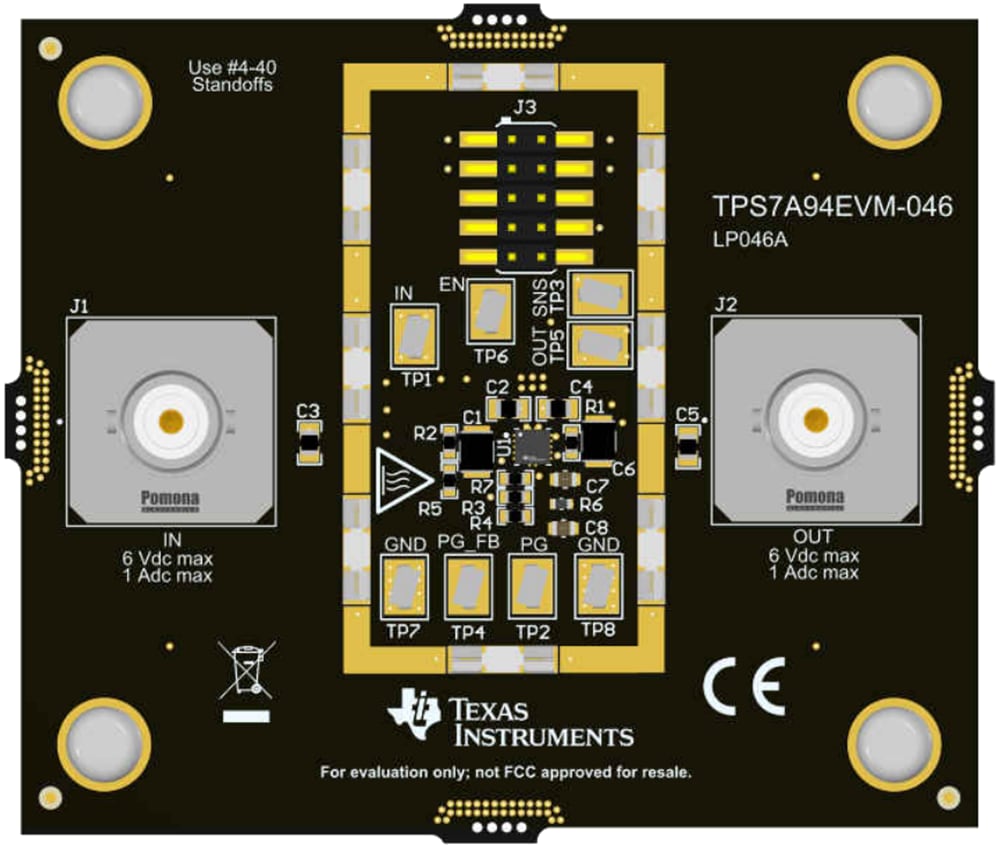

Layout della scheda
Prodotto correlato
Texas Instruments Regolatore di tensione RF a PSRR ultra-alto TPS7A94
Regolatore di tensione a basso rumore e basso dropout, in grado di alimentare 1 A con soli 200 mV di dropout massimo.
Pubblicato: 2021-11-10
| Aggiornato: 2025-02-27
