Texas Instruments Modulo di valutazione del regolatore TPS7A21EVM-059
Il modulo di valutazione del regolatore (EVM) TPS7A21EVM-059 di Texas Instruments aiuta i progettisti a valutare il funzionamento e le prestazioni del regolatore lineare TPS7A21 da utilizzare nel proprio circuito. La configurazione del TPS7A21EVM-059 di Texas Instruments contiene un singolo regolatore a basso rumore, di piccole dimensioni e a bassa caduta (LDO) per un'ampia gamma di applicazioni. Il regolatore può erogare fino a 500 mA al carico con una bassa tensione di dropout da VIN a VOUT. Per garantire la stabilità, utilizzare una capacità di uscita minima ridotta di 400 nF (o superiore) fino a un massimo di 200 µF. Per migliorare la capacità di misurazione del regolatore LDO, è stato incluso un circuito di transitori di carico ad alte prestazioni.
Caratteristiche
- Corrente di quiescenza molto bassa 6,5 µA (IQ)
- Intervallo di tensione di ingresso da 2 V a 6 V
- Elevato rapporto di reiezione dell'alimentazione (PSRR) (95 dB a 1 kHz)
- Basso rumore di tensione in uscita di 7μVRMS
- Bassa caduta di tensione (LDO) (171 mV (max) a 500 mA) (3,3 V VOUT))
- Abilitazione intelligente (EN) di pull-down

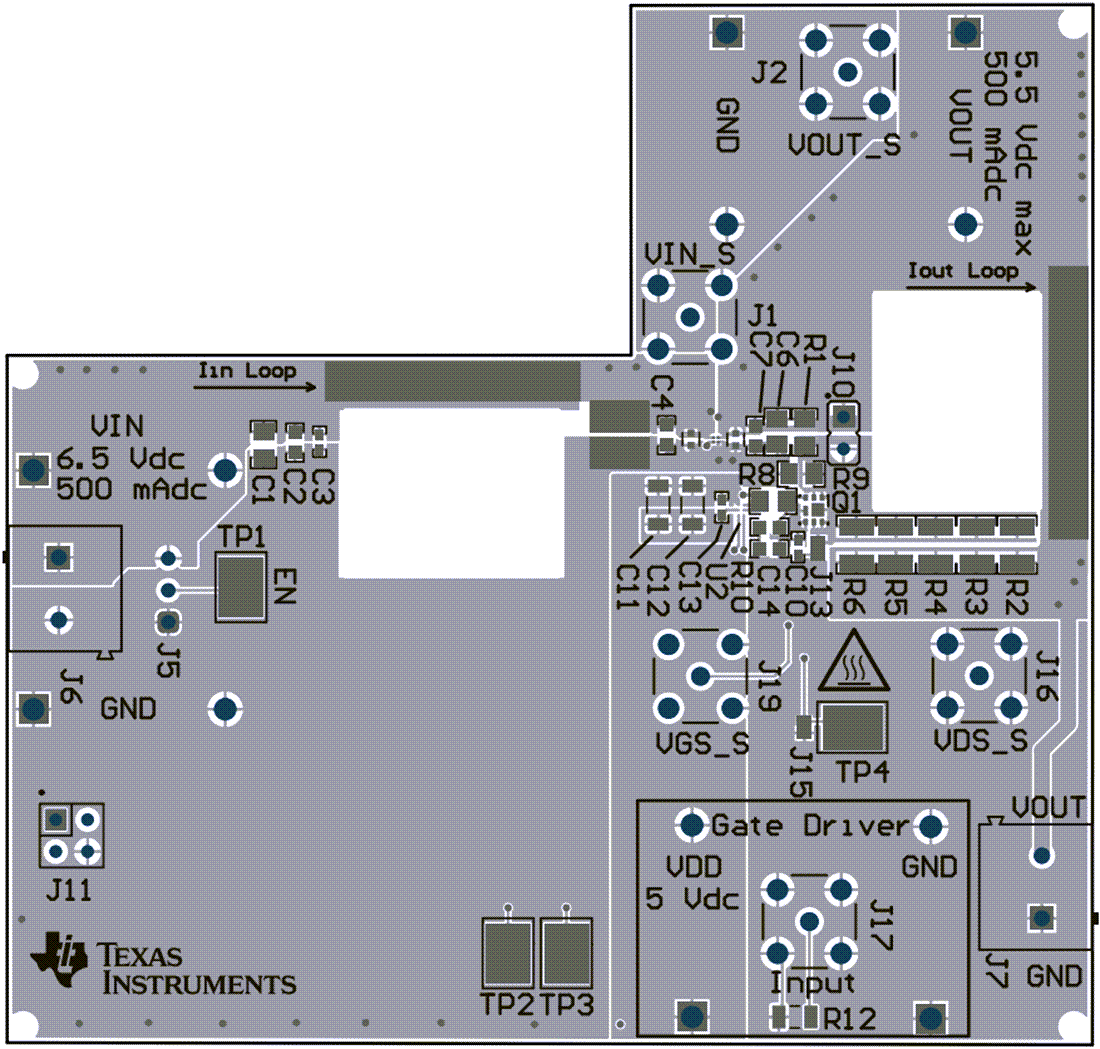

Layout scheda
Prodotto correlato
Texas Instruments Regolatori ultra LDO TPS7A21/TPA7A21-Q1 500 mA
Un regolatore di tensione lineare in grado di generare 500 mA di corrente di uscita.
