Texas Instruments Regolatori di tensione LDO TPS715
I regolatori di tensione LDO TPS715 Texas Instruments sono dispositivi a bassa corrente di riposo che presentano i vantaggi di un ampio intervallo di tensione di ingresso e funzionamento a bassa potenza in un package miniaturizzato. Il TPS715 è progettato per applicazioni alimentate a batteria e come un collegamento di gestione dell'alimentazione a microcontroller a bassa potenza.
I regolatori di tensione LDO TPS715 TI forniscono versioni fisse e regolabili. La versione regolabile implementa resistenze di feedback per impostare la tensione di uscita da 1,205 V a 15 V per una maggiore flessibilità o tensioni di uscita più elevate.
Il TPS715 supporta una bassa caduta di 415 mV, tipicamente a 50 mA di corrente di carico. La bassa corrente di riposo (3,2 μA in genere) è stabile per l'intera gamma di corrente di carico di uscita (da 0 mA a 50 mA). Inoltre, il TPS715 presenta un avvio progressivo interno per ridurre la corrente di spunto. Il limite di sovracorrente integrato sul dispositivo protegge in caso di carico corto o guasto.
Caratteristiche
- Intervallo di tensione di ingresso: da 2,5 V a 24 V (30 V max solo per il nuovo chip TPS709)
- Opzioni di tensione di uscita disponibili:
- Fisso: da 1,8 V a 5 V
- Regolabile: da 1,205 V a 15 V
- Corrente di uscita fino a 50 mA
- IQ molto basso di 3,2 μA alla corrente di carico di 50 mA
- Stabile col condensatore di uscita ≥ 0,47 μF
- Protezione da sovracorrente
- Package SC70 (DCK) a 5 pin
- Temperatura di giunzione di funzionamento da –40 °C a +125 °C
Applicazioni
- Automazione per edifici e abitazioni
- Automazione e pagamenti al dettaglio
- Infrastrutture di rete
- Applicazioni medicali
- Applicazioni di illuminazione
Strumenti di sviluppo associati
Texas Instruments Modulo di valutazione TPS715EVM-074
Facilita il funzionamento e le prestazioni del regolatore lineare TPS715 per applicazioni di circuito.
Texas Instruments TIEVM-HV-1PH-DCAC Inverter Reference Design
Implements single phase inverter (DC-AC) control using the C2000 F28377D microcontroller.

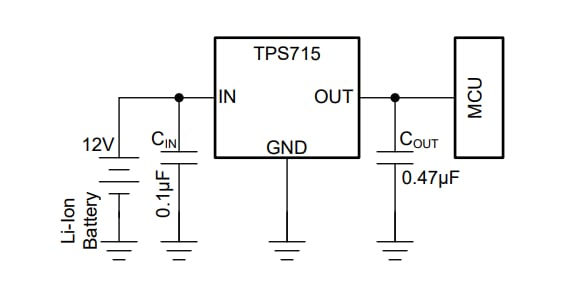

Schema di applicazione tipica
Corrente di riposo vs corrente di carico
