Texas Instruments Convertitori step-down TPS62852x-Q1
I convertitori CC-CC sincroni step-down TPS62852x-Q1 di Texas Instruments sono convertitori CC-CC step-down sincroni ad alta efficienza, facili da usare, con 1 A, 2 A e 3 A di corrente di uscita e pin compatibili. Questi dispositivi si basano su una topologia di controllo della modalità di corrente di picco e supportano una stretta variazione della frequenza di commutazione. Questi dispositivi sono progettati per applicazioni per il settore automobilistico come l'infotainment e i sistemi avanzati di assistenza al conducente. Gli interruttori a bassa resistenza consentono una corrente di uscita continua fino a 3 A.
Nel dispositivo Texas Instruments TPS62852x-Q1, la frequenza di commutazione è fissata internamente a 2,25 MHz. Il TPS62852x-Q1 seleziona automaticamente la modulazione della larghezza di impulso (PWM) per una maggiore richiesta di potenza e la modalità di frequenza di impulso (PFM) per il funzionamento a risparmio energetico. Questa selezione mantiene un'alta efficienza in tutto il range di carico. Il dispositivo esiste anche in opzioni con PWM forzata nei casi in cui i requisiti di stabilità di frequenza sono predominanti. Questi dispositivi forniscono un 1% di precisione di tensione di uscita sull'intero intervallo di temperatura in modalità PWM, che aiuta la progettazione dialimentatori per dispositivi con requisiti di precisione di tensione di alimentazione molto rigidi.
Il TPS62852x-Q1 di Texas Instruments è disponibile in un package WSON a 8 pin, 2.0 mm × 1,5 mm.
Caratteristiche
- Qualificato AEC-Q100 per applicazioni per il settore automobilistico, con una temperatura di dispositivo di grado 1 (–40 °C a +125 °C TA)
- Fianchi bagnabili
- Progettato per requisiti di bassi EMI, con uno spettro pseudo-casuale opzionale che riduce le emissioni di picco
- TJ= da –40°C a +150 °C
- Famiglia di convertitori: da 1 A, 2 A e 3 A (continuo)
- Intervallo di tensione in ingresso: da 2,7 V a 6 V
- Corrente di riposo di 21 µA (tip.)
- Corrente di spegnimento di 1,5 µA (tip.)
- Tensione di uscita: da 0,6 V a 5,5 V
- Precisione della tensione di uscita di ±1% (funzionamento PWM)
- Opzioni di funzionamento forzato PWM o PWM, PFM
- Frequenza di commutazione di 2,25 MHz in PWM
- Avvio morbido regolabile fino a 10 ms
- L'ingresso ENABLE preciso consente
- Blocco sottotensione definito dall'utente
- Sequenziamento esatto
- Scarica di uscita attiva
- Protezione da sovracorrente di foldback - opzionale
- Uscita power-good (alimentazione efficiente) con un comparatore a finestra
Applicazioni
- Telecamera per sistemi avanzati di assistenza al conducente (ADAS)
- Sensore ADAS ECU con vista fusione e surround
- Quadro strumenti ibrido e riconfigurabile
- Unità di controllo principale e unità di controllo telematica
- Amplificatore audio esterno

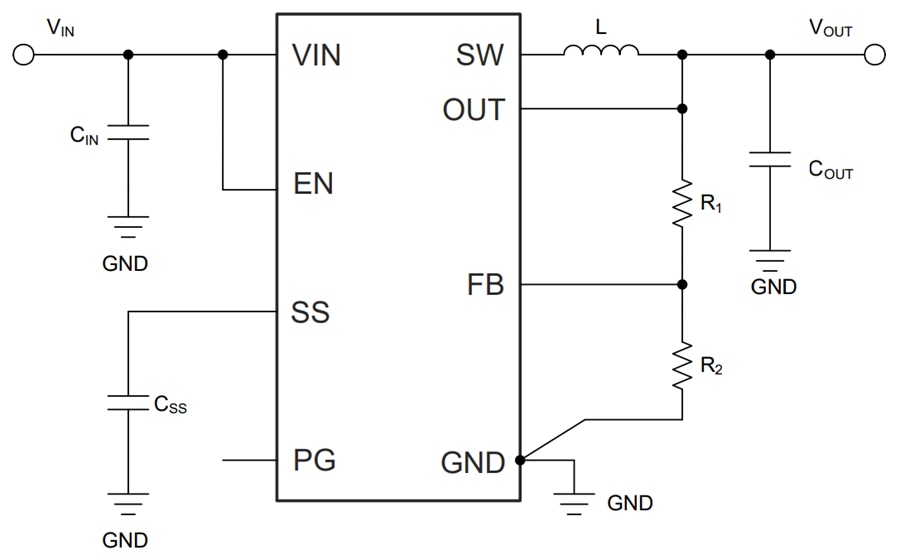

Schema semplificato
Strumento di sviluppo
Texas Instruments Modulo di valutazione del convertitore TPS628523HAQEVM-070
Aiuta gli utenti a provare e valutare il funzionamento e la funzionalità dei convertitori buck TPS62852x-Q1.
