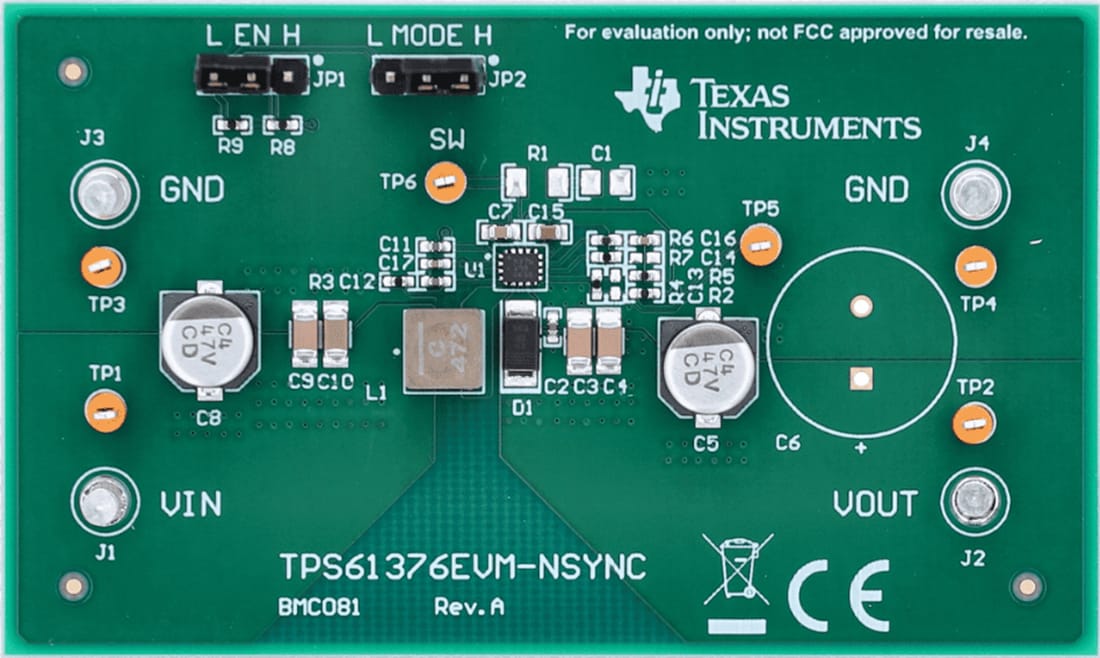

Texas Instruments Modulo di valutazione del convertitore TPS61376EVM-NSYNC

Il modulo di valutazione (EVM) del convertitore TPS61376EVM-NSYNC di Texas Instruments aiuta a valutare il comportamento e le prestazioni del TPS61376 a diverse tensioni di ingresso, tensione di uscita e condizioni di carico. Il TPS61376 è un convertitore boost non sincrono ad alta tensione integrato da 25 V, interruttore da 4,5 A, che funziona con un ingresso da 2,9 V a 25 V. Le funzioni di limite di corrente CC di ingresso e disconnessione di carico possono essere ottenute collegando il FET a canale N a monte tra il pin VP e SW in una configurazione non sincrona. TPS61376EVM-NSYNC di Texas Instruments è ottimizzato per la tensione di ingresso di 5 V e le applicazioni di tensione di uscita di 12 V. Il divisore di feedback e la rete di compensazione possono essere modificati per altre condizioni di applicazione.
