Texas Instruments Convertitore boost a basso IQ TPS61291

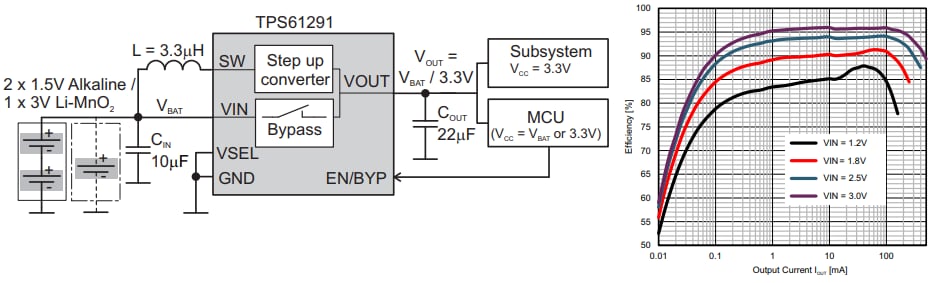

Il convertitore boost a basso IQ TPS61291 di Texas Instruments è un dispositivo con tensioni di uscita selezionabili tramite pin e modalità di bypass integrata. In modalità di bypass, il dispositivo fornisce un percorso diretto dall'ingresso al sistema e consente a un micro controller (MCU) a bassa potenza, come l'MSP430, di operare direttamente da un'unica batteria Li-MnO₂ o da una batteria alcalina a due celle da 3 V. In modalità di bypass, la rete di divisori di retroazione integrata per il funzionamento in modalità boost è disconnessa dall'uscita e il consumo di corrente di riposo scende a soli 15 nA (tipico). In modalità boost, il dispositivo fornisce una corrente di uscita minima di 200 mA a 3,V V_OUT da 1,8 V V_IN. La modalità boost è utilizzata per i componenti di sistema che richiedono una tensione di alimentazione regolata e non possono operare direttamente dalla sorgente di ingresso. Il convertitore boost utilizza un controller di modalità corrente con rettifica sincrona per ottenere la massima efficienza e consuma tipicamente 5,7 µA dall'uscita. Durante l'avvio dell convertitore boost, il pin VSEL viene letto e la rete di retroazione integrata imposta la tensione di uscita a 2,5 V, 3 V o 3,3 V.
