Texas Instruments Modulo di valutazione TPS56C231LEVM
Il modulo di valutazione TPS56C231LEVM di Texas Instruments è progettato per facilitare la valutazione del convertitore TPS56C231L. Il TPS56C231L è un singolo convertitore buck sincrono a modalità D-CAP3™ che fornisce 1,2 V a 12 A da un ingresso da 4,5 V a 17 V, che richiede un numero di componenti esterni molto basso. Il modulo di valutazione TPS56C231LEVM TI utilizza la modalità di controllo D-CAP3 per fornire una risposta transitoria rapida, buona linea e regolazione del carico. Inoltre, TPS56C231LEVM non richiede compensazione esterna e supporta condensatori di uscita a bassa ESR.
Caratteristiche
- Intervallo di tensione d'ingresso da 4,5 V a 17 V
- Intervallo di tensione di uscita da 0,6 V a 5,5 V
- Corrente di uscita fino a 12 A
- Eco-mode™ e modalità FCCM
- Tempo di avvio progressivo regolabile
- Package QFN: 3,5 mm x 3,5 mm
Prodotti correlati
Texas Instruments Convertitore buck sincrono da 12 A TPS56C231
Un piccolo convertitore buck sincrono ad alta efficienza con una modalità di controllo adattivo on-time D-CAP3.

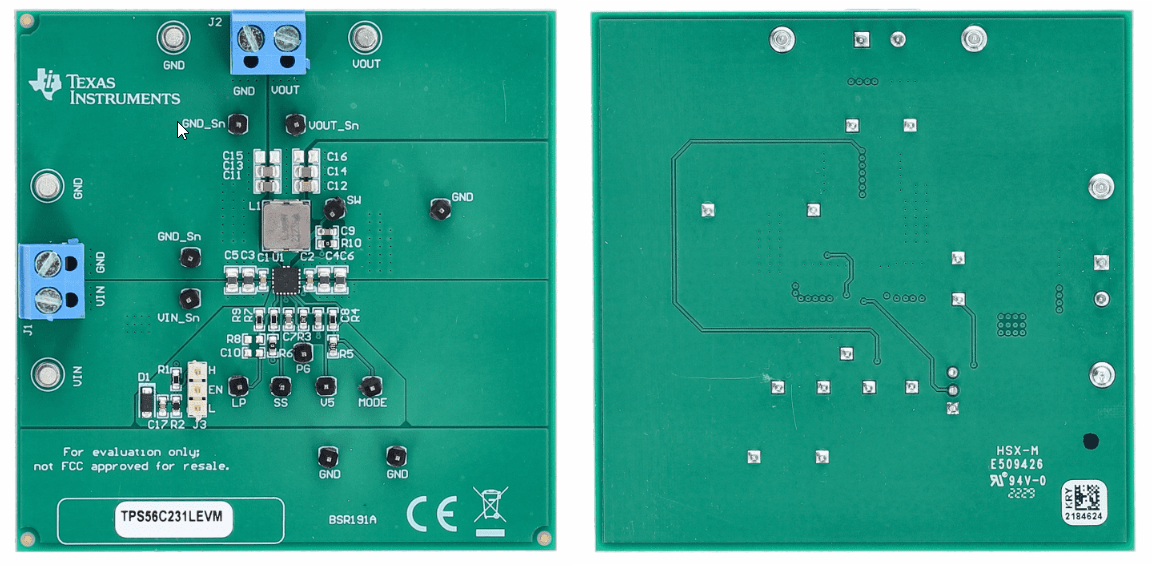

Layout PCB
Pubblicato: 2022-12-23
| Aggiornato: 2023-01-05
