Texas Instruments Modulo di valutazione TPS54KC23EVM
Il modulo di valutazione TPS54KC23EVM di Texas Instruments è ideale per iniziare lo sviluppo con il TPS54KC23, un convertitore buck sincrono da 4 V a 16 V ingressi, 30 A a rilevamento remoto. Il sito TPS54KC23 utilizza una modalità di controllo D-CAP4 per una risposta transitoria rapida e, desensibilizzando la dipendenza delle prestazioni dal livello di tensione di uscita, migliora la facilità d'uso. TPS54KC23 offre una risposta transitoria sia con VOUT alta che con VOUT bassa, senza necessità di modificare lo schema dell'applicazione per ottimizzare VOUT alta o VOUT bassa. Il dispositivo offre una piedinatura ottimizzata per l'efficienza e le prestazioni termiche. La struttura di ingresso simmetrica (pin VIN e PGND su entrambi i lati del package) fornisce prestazioni EMI robuste.

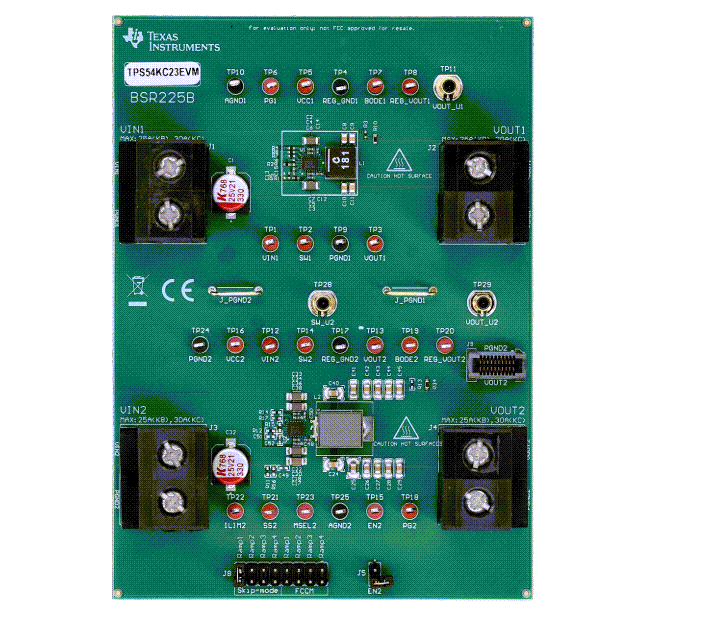

Il modulo di valutazione TI TPS54KC23EVM comprende due fasi. Il primo progetto (U1) dimostra le aree ridotte della scheda a circuito stampato che si possono ottenere quando si progetta con il regolatore TPS54KC23. Il secondo progetto (U2) mostra l'elevata efficienza che si può ottenere quando si progetta con il regolatore TPS54KC23. Il secondo design include anche dei ponticelli che possono valutare rapidamente le caratteristiche di TPS54KC23.
Caratteristiche
- Layout ottimizzato per l'efficienza e le prestazioni termiche
- La Frequenza di commutazione per lo stadio U1 è 1400kHz; la frequenza di commutazione predefinita per lo stadio U2 è 800 kHz
- La tensione di uscita predefinita per entrambi gli stadi U1 e U2 è 0,8 V
- La tensione di ingresso dello stadio U1 è 8 V a 16V; la tensione di ingresso dello stadio U2 è 4,5 V a 16 V
