Texas Instruments Modulo di valutazione del convertitore TPS542A50EVM-059
Il modulo di valutazione (EVM) del convertitore TPS542A50EVM-059 di Texas Instruments consente agli utenti di valutare il TPS542A50. TPS542A50 è una frequenza fissa con un convertitore buck sincrono esterno non di compensazione con MOSFET integrati. Fornisce un'uscita fissa di 1 V a fino a 15 A da un bus di ingresso di 12 V. Il TPS542A50EVM-059 di Texas Instruments è impostato per consentire all'utente di misurare facilmente le prestazioni del convertitore buck TPS542LUXE in un'ampia gamma di tensioni di ingresso e correnti di carico. Il modulo di valutazione presenta due circuiti completamente indipendenti.
Il primo circuito è la metà inferiore del modulo di valutazione o il circuito inferiore. Questo circuito massimizza l’efficienza e le prestazioni di TPS542A50 in applicazioni meno vincolate dall’area di layout. Il secondo circuito è la metà superiore del modulo di valutazione o il circuito superiore. Questo circuito evidenzia l’area di layout ridotta (17 mm x 14 mm) richiesta dal convertitore TPS542A50 e da tutti i componenti esterni, pur offrendo prestazioni ed efficienza elevate per applicazioni in cui lo spazio è un elemento critico.
Caratteristiche
- Comunicazione I2C
- Nessuna progettazione di rete di compensazione esterna
- Frequenza di commutazione selezionabile da 400 kHz a 2,2 MHz
- Sincronizzazione con un clock esterno

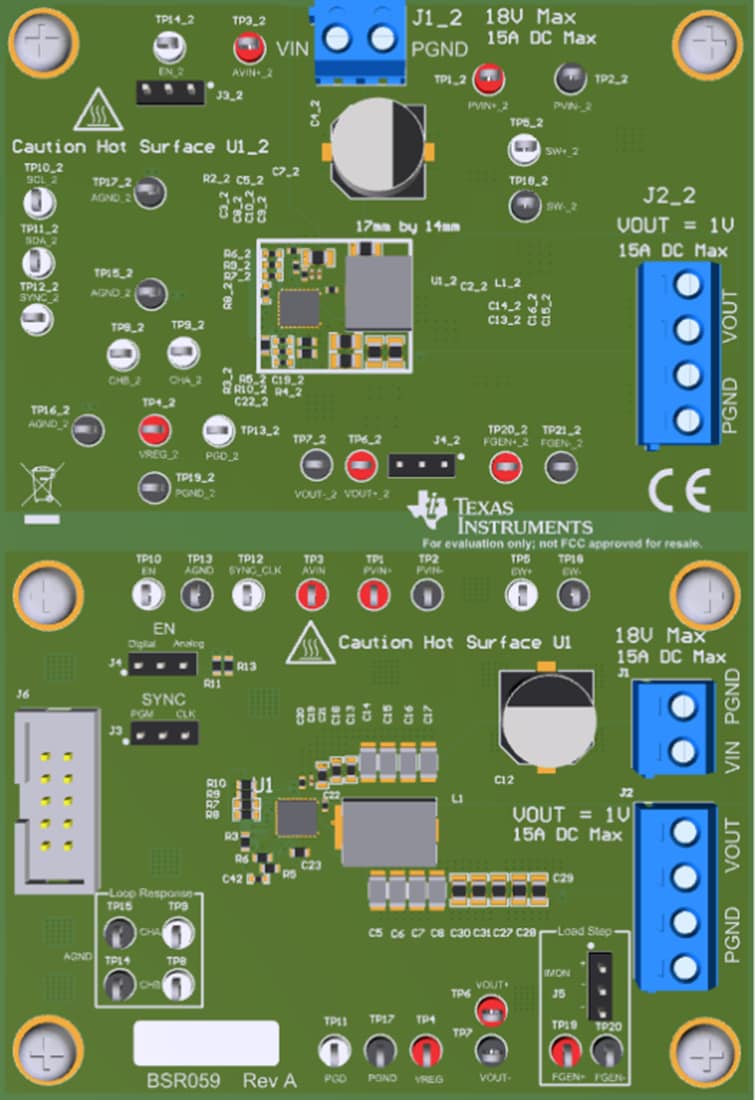

Layout della scheda
Pubblicato: 2020-11-13
| Aggiornato: 2025-02-27
