Texas Instruments Modulo di valutazione TPS536C7EVM-051
Il modulo di valutazione TPS536C7EVM-051 di Texas Instruments è configurato per valutare il funzionamento del controller TPS536C7. Il controller TPS536C7 è un controllo senza driver buck sincrono a doppio canale (12+0, 11+1 o 10+2 fasi), controllo senza driver buck sincrono D-CAP+ con interfaccia PMBus.
Il modulo di valutazione TPS536C7EVM-051 diTI utilizza il dispositivo CSD95490 Synchronous Buck NexFET™ Smart Power Stage come stadio di potenza e include punti di test per valutare le prestazioni del controllore TPS536C7 e degli stadi di potenza CSD95410.
Caratteristiche
- Uscite ad alta corrente a doppia regolazione
- Configurabile come fase massima 12+0, 11+1 e 10+2
- Le impostazioni programmabili sono disponibili attraverso l'interfaccia PmBus™.
- Regolazione della tensione di uscita
- Livelli di margine di tensione di uscita (alto/basso) entro un intervallo massimo
- Soglia di protezione UVLO
- Velocità di risposta di avvio progressivo
- Attivazione e disattivazione del dispositivo
- Avviso di sovracorrente e limiti di guasto
- Frequenza di commutazione
- Tensione di BOOT
- Monitoraggio della tensione di ingresso e di uscita, della corrente, della potenza e della temperatura dello stadio di potenza
- Comodi punti di test per sondare le forme d'onda critiche
Applicazioni
- Potenza del nucleo ASIC e FPGA ad alta corrente nelle seguenti apparecchiature
- Rete cablata e wireless
- Server aziendali e reti di archiviazione
- Apparecchiature per test e misurazioni
- Infrastruttura di rete intelligente
- Settore aerospaziale e difesa
- Alimentatori mercantili

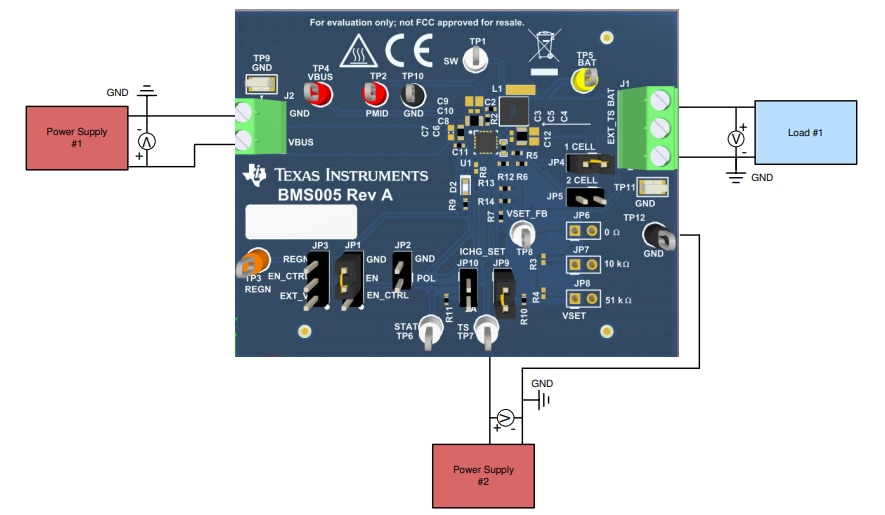

Impostazione del test
Layout della scheda
Prodotti correlati
Texas Instruments Stadio di potenza buck NexFET™ Smart sincrono
Design altamente ottimizzato per operare in un converter buck sincrono ad alta potenza e alta densità.
