Texas Instruments Modulo di valutazione TPS38700Q1EVM
Il modulo di valutazione TPS38700Q1EVM di Texas Instruments è una piattaforma per valutare le prestazioni del TPS38700. Il TPS38700 è un circuito integrato (I2C) programmabile e disponibile in un package VQFN (very thin quad flatpack no-lead) a 24 pin. Il sequenziatore di alimentazione per il settore automobilistico TPS38700-Q1 offre canali multipli e un watchdog a finestra.
Il modulo di valutazione TPS38700Q1EVM di TI emette in sequenza fino a 12 canali di accensione o spegnimento in sequenza e consente l'interfacciamento con supervisori di tensione multicanale. Il dispositivo utilizza per impostazione predefinita le opzioni programmabili una tantum (OTP), ma l'I2C può riprogrammare la sequenza di accensione e spegnimento, le impostazioni del watchdog e le opzioni di temporizzazione della sequenza, se necessario.
L'EVM TPS38700Q1EVM include la spina di interfaccia I2C, LDO per creare tensioni di guida multiple e jumper posizionati appositamente sulla scheda per la massima flessibilità.
Caratteristiche
- Sequenziatore di tensione programmabile I2C multicanale (fino a 12 canali)
- Funziona con diverse topologie di uscita (a drain aperto o push-pull)
- Temporizzatore watchdog integrato
- Può essere interfacciato con supervisori di tensione multicanale
- Può accettare diverse opzioni e varianti di package
- Tensioni I2C disponibili su scheda da 1,2 V e 1,8 V
Vista frontale

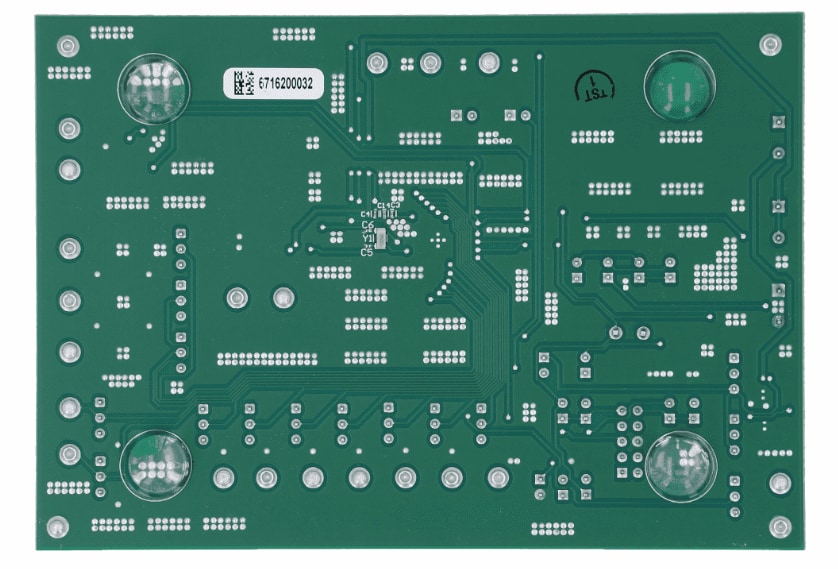

Vista posteriore
