Texas Instruments Interruttore a monte intelligente TPS2HB35-Q1
L'interruttore smart a monte TPS2HB35-Q1 Texas Instruments è stato progettato per essere utilizzato nei sistemi automobilistici a 12 V. Lo switch TPS2HB35-Q1 integra funzionalità di protezione e diagnostica robuste per garantire la protezione della porta di uscita anche durante eventi dannosi come i cortocircuiti nei sistemi automobilistici. Il dispositivo protegge dai guasti attraverso un limite di corrente affidabile, regolabile da 2 A a 28 A, a seconda della variante del dispositivo. L'intervallo di limite di corrente alto consente l'utilizzo nei carichi che richiedono grandi correnti transitorie, mentre l'intervallo di limite di corrente basso offre una protezione migliore per i carichi che non richiedono correnti di picco elevate.
Il TPS2HB35-Q1 implementa un sensore di corrente analogico ad alta precisione che consente di migliorare la diagnostica del carico. Segnalando la corrente di carico e la temperatura del dispositivo a un MCU di sistema, l'interruttore consente la manutenzione predittiva e la diagnostica del carico che migliorano la durata del sistema.
Il TPS2HB35-Q1 di Texas Instruments è disponibile in un package HTSSOP, che consente di ridurre l'ingombro sulla PCB. L'interruttore high-side TPS2HB35-Q1 è qualificato AEC-Q100 per le applicazioni automobilistiche.
Caratteristiche
- Omologati per applicazioni per il settore automobilistico
- Certificazione AEC-Q100 con i seguenti risultati
- Temperatura del dispositivo di grado 1 (TA = da -40 °C a 125 °C gamma di temperatura ambiente di funzionamento)
- Classificazione di livello 2 ESD HBM
- Classificazione ESD CDM di livello C4B
- Resiste all'assorbimento di carico di 40 V
- Interruttore high-side intelligente a doppio canale con RON di 35 mΩ (TJ = 25 °C)
- Migliorare l'affidabilità a livello di sistema attraverso la limitazione di corrente regolabile
- Il limite di corrente è regolabile da 2 A a 28 A e fissato internamente a 36 A
- Robusta protezione di uscita integrata
- Protezione termica integrata
- Protezione da cortocircuiti verso terra/batteria
- Protezione contro gli eventi di inversione della batteria, compresa l'accensione automatica con la tensione inversa
- Spegnimento automatico in caso di perdita di batteria/terra
- Morsetto di uscita integrato per demagnetizzare i carichi induttivi
- Gestione degli errori configurabile
- L'uscita del sensore analogica può essere configurata per la misurazione di precisione
- Corrente di carico
- Temperatura del dispositivo
- Fornisce indicazione di guasto tramite pin SNS
- Rilevamento di carico aperto e cortocircuito batteria
Applicazioni
- Modulo display automobilistico
- Moduli ADAS
- Modulo comfort seggiolino
- Unità di controllo della trasmissione
- Modulo di controllo HVAC
- Moduli di controllo corpo
- Illuminazione a incandescenza e a LED

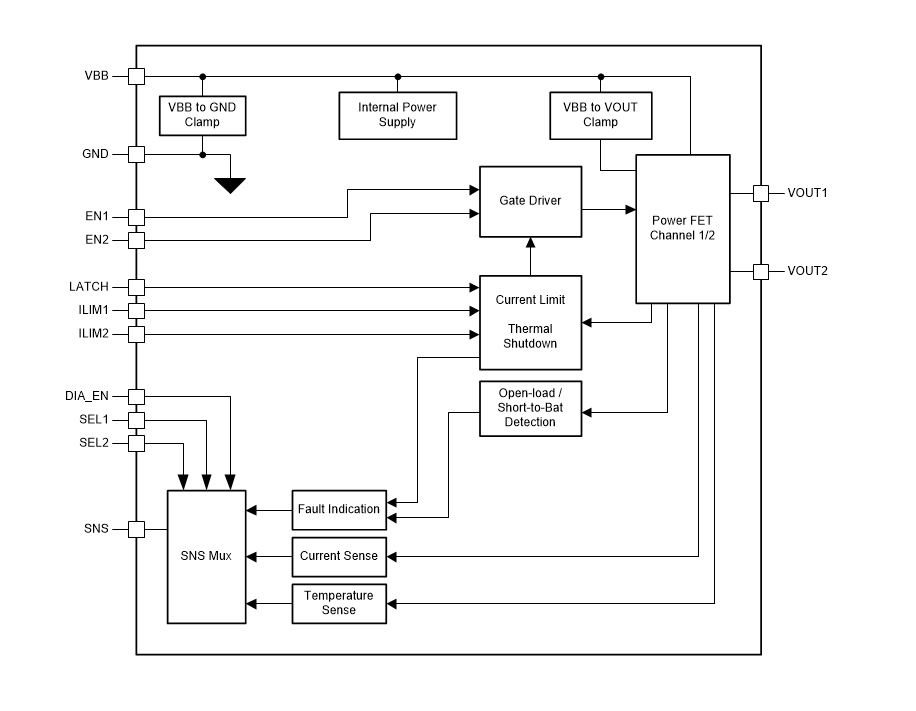

Diagramma funzionale
Strumento di sviluppo correlato
Texas Instruments HSS-MOTHERBOARDEVM Switch Evaluation Module
Designed to evaluate the < 50mΩ Ron devices in TI's high side switch portfolio.
