Texas Instruments Modulo di valutazione (EVM) eFuse TPS2640EVM
Il modulo di valutazione eFuse (EVM) TPS2640EVM di Texas Instruments consente la valutazione del circuito di riferimento dei dispositivi TPS2640. TPS2640 di Texas Instruments è un eFuse industriale compatto da 4,2 V a 42 V, 2,23 A con FET back-to-back integrati, sottotensione programmabile, sovratensione e funzioni di polarità inversa. Dispone anche di funzioni di monitoraggio di sovracorrente, protezione da corrente di spunto e corrente di uscita.
Caratteristiche
- Intervallo di tensione di funzionamento in ingresso da 4,2 V a 42 V
- Limite di corrente programmabile tramite jumper da 0,2 A a 2,23 A
- Protezione da polarità inversa fino a -42 V
- UVLO di ingresso programmabile
- Risposta ai guasti di sovraccarico selezionabile (ripetizione automatica, blocco e interruttore di circuito)
- Interruzione di protezione da sovratensione (OVP) in ingresso programmabile
- Controllo velocità di risposta VOUT programmabile
- Uscita monitor di corrente di carico con 1,5 V/A
- Dispositivi opzionali di protezione transitoria integrati come TVS di ingresso e diodi Schottky di uscita
- Interruttore di ripristino integrato e indicatori di guasto
Apparecchiature necessarie
- Alimentatori
- Un'alimentazione regolabile: uscita da 0 V a 42 V, limite di corrente di uscita da 0 A a 3 A
- Metri
- È richiesto almeno un DMM e potrebbero esserne necessari altri in caso di misurazioni simultanee
- Oscilloscopio
- Un DPO2024 o equivalente con tre sonde di tensione 10 x e una sonda di corrente CC
- Carichi
- Un carico resistivo in grado di tollerare fino a 3 A di carico CC a 24 V
Applicazioni
- Protezione HMI nell'automazione di fabbrica
- Sistemi di sicurezza antincendio
- Termostati elettronici e videocitofoni
- PC industriali

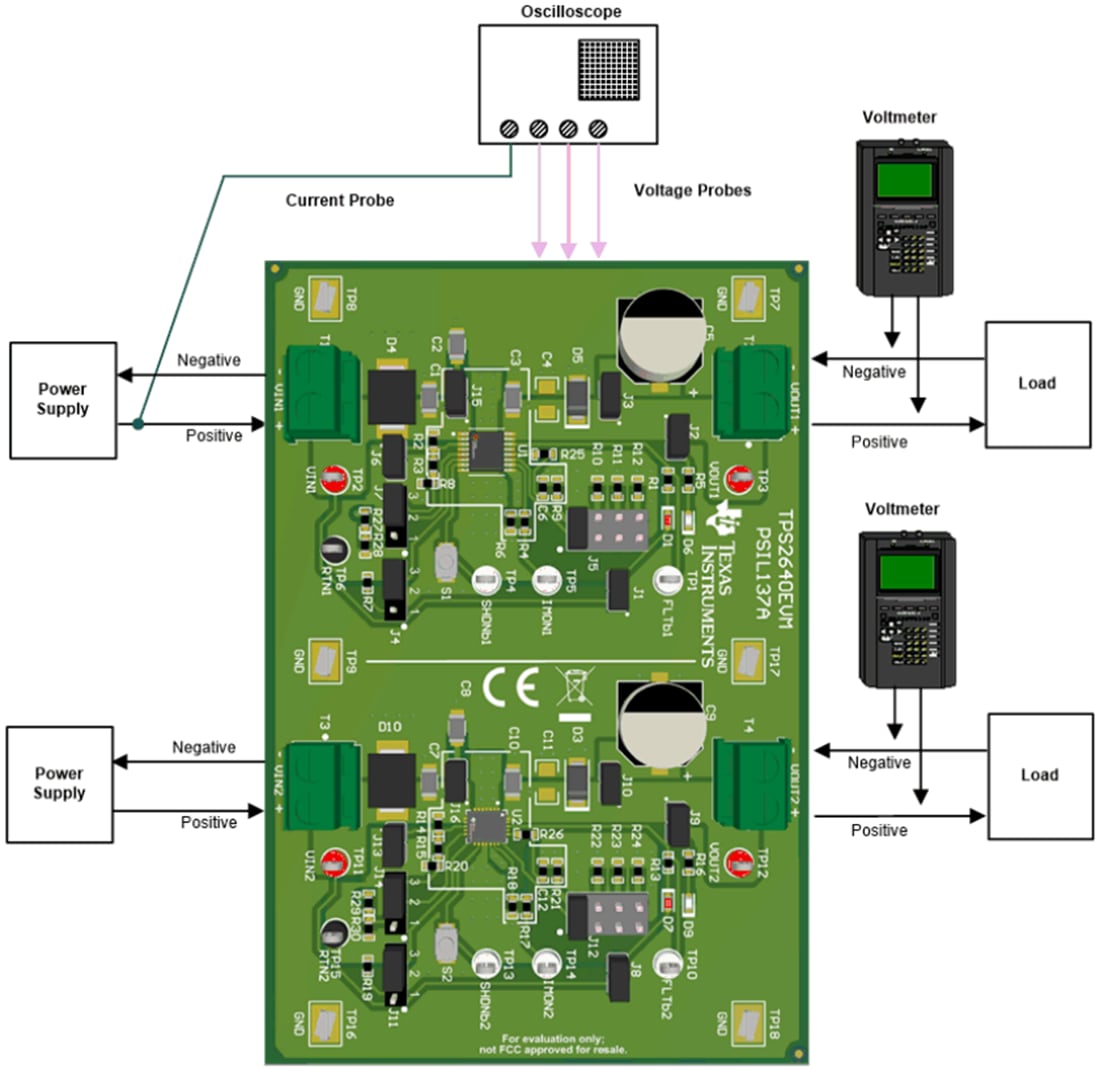

Configurazione di test
Pubblicato: 2021-01-15
| Aggiornato: 2022-03-11
