Texas Instruments Modulo di valutazione (EVM) eFuse TPS25947EVM

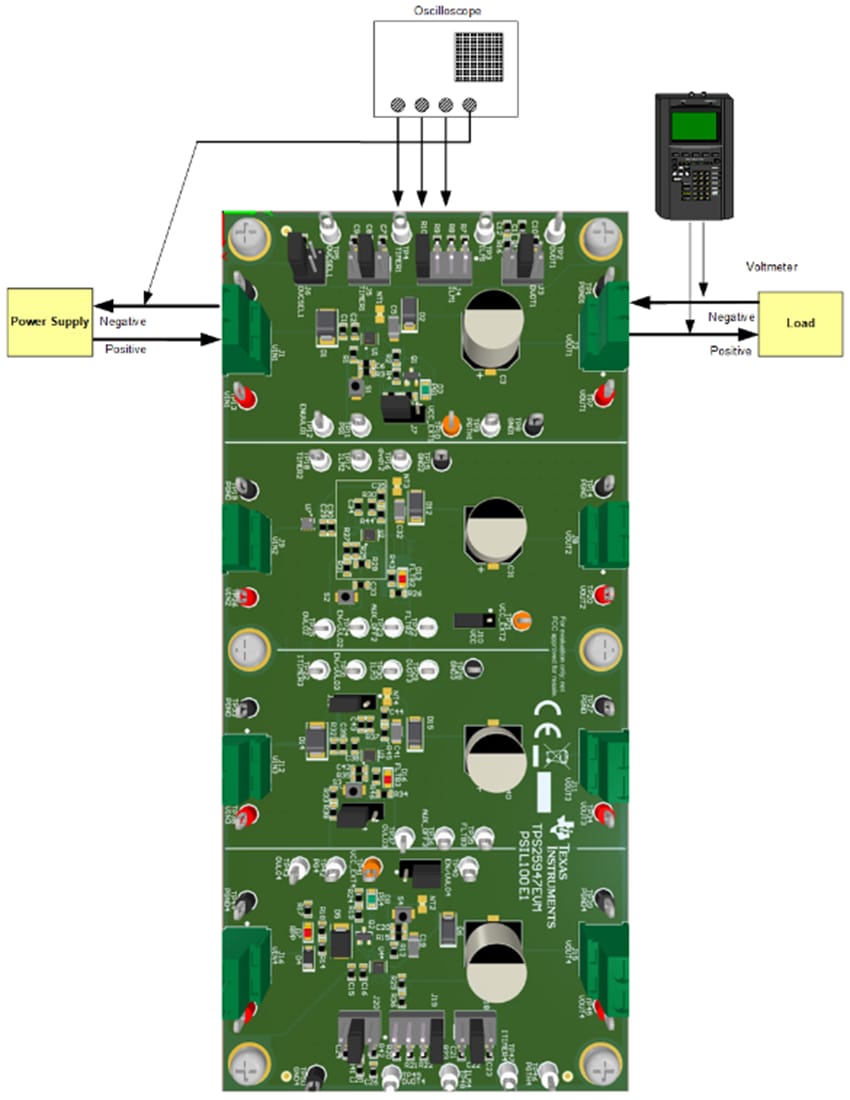

Il modulo di valutazione (EVM) eFuse TPS25947EVM di Texas Instruments ha 4 canali e consente la valutazione degli eFuse TPS259470L, TPS259472A e TPS259474L della famiglia di prodotti TPS25947xx. I canali 1 e 4 sono autonomi e forniscono impostazioni OVCSEL, OVLO, ITIMER, dVdt e ILM programmabili. I canali 2 e 3 condividono un piano di terra comune e offrono la possibilità di valutare le capacità di multiplatore di potenza e di funzionamento in parallelo dell'eFuse TPS25947xx. La potenza di ingresso viene applicata ai connettori J1, J9, J12 e J16 mentre J2, J8, J11 e J15 forniscono il collegamento di uscita per i canali 1, 2, 3 e 4 rispettivamente. I diodi TVS D1, U7, D14 e D5 forniscono protezione di ingresso dalle sovratensioni transitorie, mentre i diodi Schottky D2, D12, D15 e D6 forniscono protezione di uscita per gli eFuse TPS25947xx di Texas Instruments nei canali 1, 2, 3 e 4, rispettivamente. S1, S2, S3 e S4 consentono di reimpostare o disabilitare U1, U2, U3 e U4. D3 fornisce un indicatore di alimentazione efficiente (PG). Una corrente scalata del dispositivo può essere monitorata a TP15, con un fattore di scala di 0,13 V/A.
