Texas Instruments Scheda di valutazione eFuse TPS25946EVM

La scheda di valutazione eFuse TPS25946EVM di Texas Instruments consente la valutazione degli eFuse TPS259460A e TPS259460L della famiglia di prodotti TPS25946. Il dispositivo TPS25946 è un eFuse da 2,7 V a 23 V, 5,5 A con FET da 28,3 mΩ integrato. Questo modulo di valutazione è dotato di impostazioni ITimer, dVdt, ILM e PGTH regolabili. La potenza di ingresso viene applicata al connettore J1, mentre J2 fornisce il collegamento di uscita per il modulo di valutazione. I diodi TVS, U2 e U3, forniscono protezione di ingresso da sovratensioni transitorie, mentre il diodo Schottky D2 fornisce protezione di uscita per TPS25946. Il diodo TVS U3 è utile per proteggere TPS25946 di Texas Instruments durante i transitori causati da un cortocircuito al connettore J1 quando l'alimentazione scorre da OUT (connettore J2) a IN (connettore J1). S1 consente il RESET o la disattivazione di U1. Un LED (D3) fornisce un indicatore di alimentazione efficiente (PG). La corrente scalata del dispositivo può essere monitorata a TP8 con un fattore di 0,13 V/A.

Caratteristiche

  • Funzionamento da 2,7 V a 23 V (tip.)
  • Limite di corrente programmabile da 0,5 A a 6 A con jumper integrati
  • Controllo della velocità di risposta della tensione di uscita regolabile, temporizzatore di soppressione della corrente transitoria, limite di corrente
  • Indicazione di stato LED per uscita di alimentazione efficiente
  • Il diodo Schottky integrato all'uscita previene il picco negativo durante i guasti di sovracorrente
  • Diodo TVS per protezione dai transitori di ingresso e uscita

Apparecchiature necessarie

  • Alimentatori
    • Un alimentatore regolabile con uscita da 0 V a 30 V e limite di corrente di uscita da 0 A a 10 A
  • Metri
    • È necessario almeno un multimetro digitale (DMM)
  • Oscilloscopio
    • Un DPO2024 o equivalente, tre sonde di tensione 10x e una sonda di corrente CC
  • Carichi
    • Un carico resistivo o equivalente in grado di tollerare fino a 10 A di carico CC a 24 V e di supportare il corto all'uscita

Applicazioni

  • Smartphone
  • Tablet
  • USB On-The-Go (OTG)
  • Terminali POS
  • Fotocamere digitali

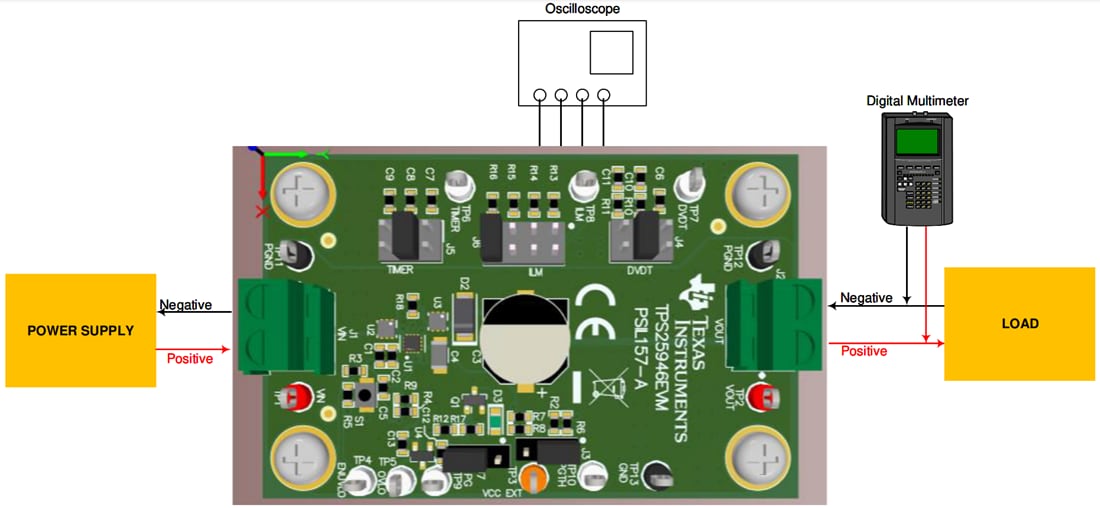

Configurazione di test

Disegno meccanico - Texas Instruments Scheda di valutazione eFuse TPS25946EVM

Prodotto correlato

Texas Instruments eFuse 5,5 A da 2,7 V a 23 V TPS25946xx

Soluzione per la gestione dell'alimentazione e la protezione del circuito altamente integrata in un piccolo package.

Learn MoreInformazioni su Texas Instruments eFuse 5,5 A da 2,7 V a 23 V TPS25946xx View ProductsCorrelato a Texas Instruments eFuse 5,5 A da 2,7 V a 23 V TPS25946xx
Pubblicato: 2021-06-21 | Aggiornato: 2022-03-11
