Texas Instruments Modulo di valutazione TPS25865Q1EVM-141
Il modulo di valutazione TPS25865Q1EVM-141 di Texas Instruments è configurato per valutare il funzionamento delle porte USB BC1.2 dual Type-A TPS25865-Q1 in grado di fornire fino a 5 A di corrente di uscita, 2,4 A per ciascuna porta con compensazione del cavo. Il modulo di valutazione TPS25865Q1EVM-141 di TI opera su una gamma da 5,5 V a 26 V e resiste a una tensione transitoria di 40 V.
Il modulo di valutazione TPS25865Q1EVM-141 offre resistori che regolano valore di compensazione del cavo, limite di corrente, tensione di uscita e frequenza di commutazione.
Caratteristiche
- Convertitore CC-CC di controllo della modalità di corrente in ingresso da 5,5 V a 26 V (40 V Abs Max.)
- Precisione di rilevamento della corrente ±10% (IOUT = 2,8 A) per compensazione della caduta del cavo di precisione
- Specifica di carica della batteria USB Rev. 1.2
- Gestione termica con funzione NTC
- Limite di corrente VBUS programmabile dall'utente e limitazione di corrente VCONN interna
- AEC-Q100:
- Classe di temperatura 1
- ESD HBM e CDM
Applicazioni
- Settore automobilistico
- Hub per supporti USB
- Porte di ricarica USB
- Caricabatterie Dual USB aftermarket

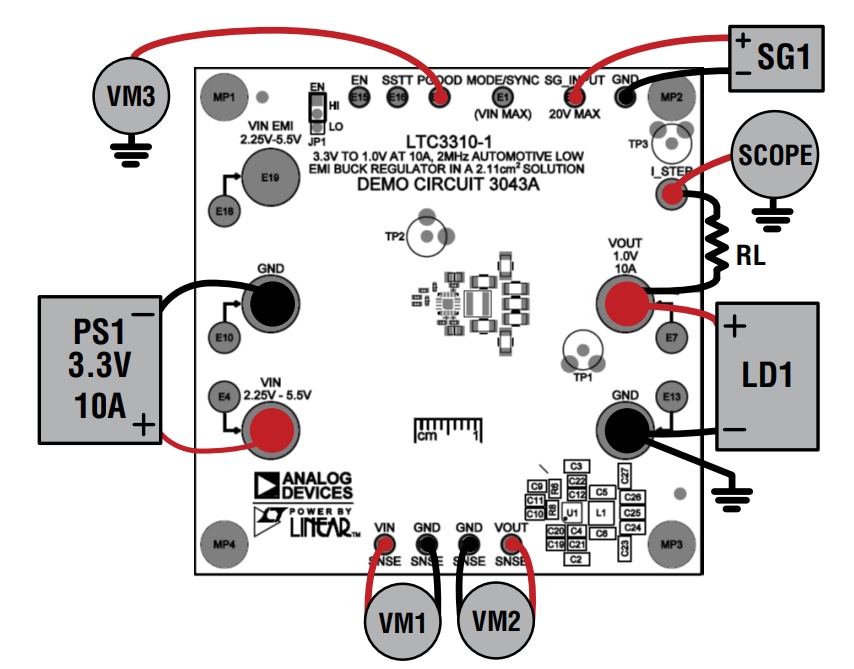

Configurazione di test
