Texas Instruments Modulo di valutazione TPS22997EVM
Il modulo di valutazione TPS22997EVM di Texas Instruments facilita la valutazione dell'interruttore di carico TPS22997. Il TPS22997EVM PCB a due strati offre connessioni VIN e VOUT allo switch TPS22997. L'instradamento del layout della PCB può gestire correnti continue elevate e fornire un percorso a bassa resistenza all'ingresso e all'uscita del dispositivo in prova. Il TPS22997EVM TI presenta collegamenti dei punti di prova consentono all'utente EVM di controllare il dispositivo con condizioni di test definite dall'utente e produrre misurazioni RON accurate.
Caratteristiche
- Intervallo di tensione VBIAS: da 1,5 V a 5,5 V
- Intervallo di tensione di ingresso VIN: da 0,1 V a 5,5 V
- Funzionamento a corrente di commutazione continua massima di 10 A
- Bassa resistenza in conduzione (RON): 4 mΩ (tip.)
- Velocità di risposta regolabile e scarica a uscita rapida regolabile
- Esclusione termica
Prodotto correlato
Texas Instruments Interruttore di carico TPS22997
Interruttore a canale singolo che opera a una resistenza in conduzione da 0,1 V a 5,5 V e 4 mΩ con tempo di incremento regolabile.

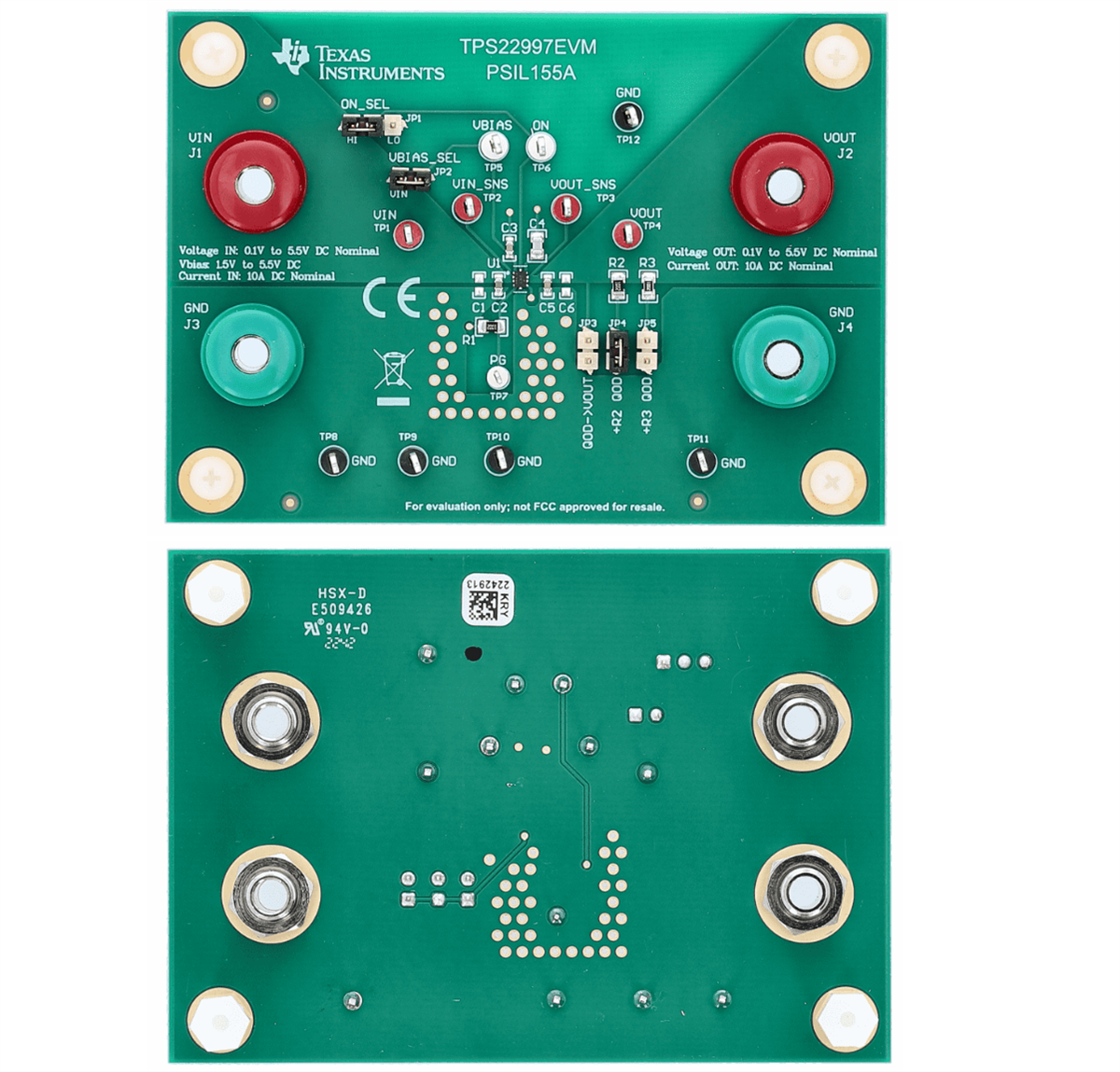

Layout della PCB
Pubblicato: 2023-01-24
| Aggiornato: 2023-02-01
