Texas Instruments Modulo di valutazione del multiplatore TPS2116EVM
Il modulo di valutazione (EVM) del multiplatore TPS2116EVM di Texas Instruments è un circuito completamente assemblato e testato per valutare TPS2116. TPS2116 è un multiplatore di potenza a doppio ingresso e uscita singola che può essere configurato per la commutazione automatica o manuale tra gli ingressi disponibili. Il modulo di valutazione consente all'utente di configurare la modalità di funzionamento di TPS2116 per la valutazione dell'intera tensione e corrente nominale. Le forme d'onda di uscita, ingresso e commutazione possono essere monitorate su TPS2116EVM di Texas Instruments.
Caratteristiche
- Modalità di funzionamento configurabile
- Intervallo di tensione di ingresso da 1,6 V a 5 V VIN
- Funzionamento a corrente di commutazione continua massima di 2,5 A
- Condensatori integrati CIN e COUT
- Configurazioni multiple per diverse modalità di funzionamento
- Varie condizioni di carico su scheda
- Punti di prova su ogni pin di TPS2116 per una facile valutazione
Apparecchiature necessarie
- Due alimentatori regolabili, 0 V–6 V a 2,5 A massimo
- Oscilloscopio
- Un carico passivo o attivo

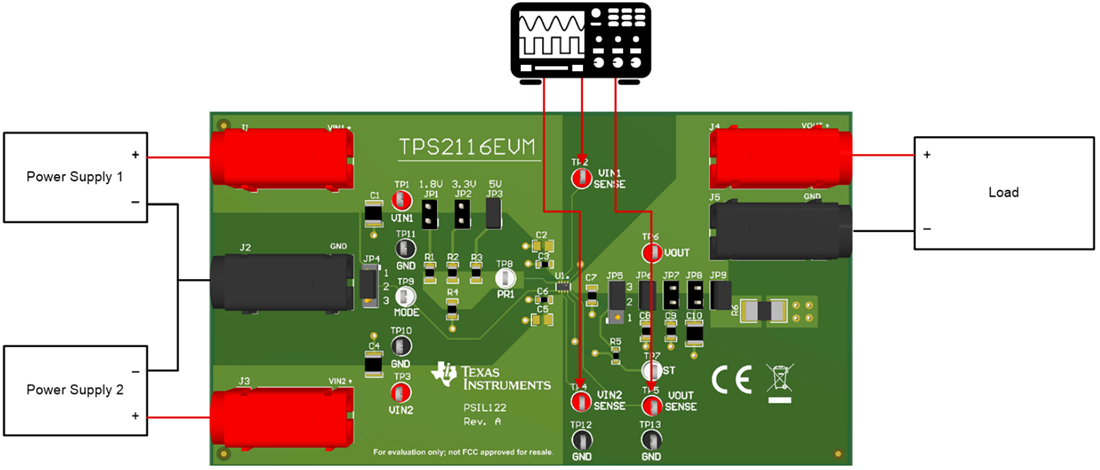

Configurazione di test
Prodotto correlato
Texas Instruments Multiplatore di potenza prioritaria TPS2116
Include una tensione nominale da 1,6 V a 5,5 V e una corrente nominale massima di 2,5 A.
Pubblicato: 2021-05-11
| Aggiornato: 2022-03-11
