Texas Instruments Amplificatori audio di classe D TPA2015D1 2W

Gli amplificatori audio di classe D da 2W di Texas Instruments TPA2015D1 offrono un'elevata efficienza con la tecnologia AGC SpeakerGuard™ a tracciamento della batteria e un convertitore boost adattivo integrato che migliora l'efficienza a bassa potenza di uscita. Il TPA2015D1 è in grado di gestire fino a 2 W in un altoparlante da 8 Ω (6% THD) e ha un'efficienza tipica dell'85% per prolungare la durata della batteria durante la riproduzione audio. Il convertitore boost incorporato sviluppa una tensione di alimentazione di 5,5 V per l'amplificatore TPA2015D1, fornendo un'uscita audio più forte rispetto a un amplificatore indipendente collegato direttamente alla batteria. AGC SpeakerGuard regola il guadagno della Classe D per limitare la corrente della batteria e prevenire pesanti fenomeni di tagli audio.

Gli amplificatori audio TI TPA2015D1 dispongono di un filtro passa-basso integrato per migliorare la reiezione RF e ridurre il rumore fuori banda del DAC, aumentando il rapporto segnale/rumore (SNR).

Il TPA2015D1 è alloggiato in un package DSBGA (YZH) di 1,954 mm x 1,954 mm, con passo di 0,5 mm, dal minimo ingombro.

Caratteristiche

  • Controllo automatico del guadagno (AGC) SpeakerGuard™ integrato con monitoraggio avanzato della batteria
    • Limita il consumo di corrente della batteria
    • Previene il taglio audio
  • 2 W in un carico di 8 Ω da un'alimentazione di 3,6 V (6% THD)
  • Convertitore boost adattivo integrato
    • Aumenta l'efficienza a bassa potenza di uscita
  • Bassa corrente di quiescienza di 1,7 mA da 3,6 V
  • Opera da 2,5 V a 5,2 V
  • Protezione termica e da cortocircuito con recupero automatico
  • Tre impostazioni di guadagno 6 dB, 15,5 dB e 20 dB
  • Controllo indipendente per boost e classe D
  • Compatibilità pin-to-pin con TPA2013D1
  • Disponibile in un package DSBGA a 16 sfere da 1,954 mm x 1,954 mm

Applicazioni

  • Telefoni cellulari, PDA, GPS
  • Elettronica portatile e altoparlanti

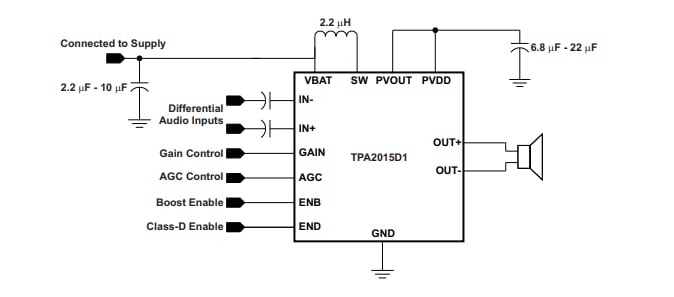

Schema di applicazione semplificato

Texas Instruments Amplificatori audio di classe D TPA2015D1 2W

Schema a blocchi

Schema a blocchi - Texas Instruments Amplificatori audio di classe D TPA2015D1 2W
Pubblicato: 2022-07-27 | Aggiornato: 2022-08-02
