Texas Instruments Multiplatore 2:1 doppio TMUX7436F
Il multiplatore 2:1 doppio TMUX7436F di Texas Instruments è un multiplatore analogico a semiconduttore in ossido di metallo complementare (CMOS) con immunità latch-up in un design a doppio canale 2:1. Il TMUX7436F funziona bene con doppia alimentazione (da ±5 V a ±22 V), alimentazione singola (da 8 V a 44 V) o alimentazioni asimmetriche (come VDD = 12 V, VSS = –5 V).
Il multiplatore 2:1 doppio TMUX7436F TI offre protezione da sovratensione in condizioni di spegnimento e alimentazione, rendendo il dispositivo TMUX7436F ideale per applicazioni in cui il sequenziamento dell'alimentazione non deve essere controllato con precisione.
Caratteristiche
- Ampio intervallo di tensioni di alimentazione:
- Alimentazione singola da 8 V a 44 V
- Alimentazione doppia da ±5 V a ±22 V
- Protezione dai guasti integrata:
- Protezione da sovratensione ±85V, da sorgente a alimentazione o da sorgente a scarico
- Protezione da sovratensione di ±60V
- Protezione da spegnimento di ±60V
- Indicatore di interruzione per indicare lo stato di guasto
- Uscita a circuito aperto durante il guasto
- Immunità al latch-up in base alla costruzione del dispositivo
- Livello ESD HBM (human body model) da 6 kV
- Bassa resistenza in conduzione: 8,6 Ω tipica
- Resistenza di accensione piatta: 10 mΩ tipica
- Capacità logica: 1,8 V
- Logica di sicurezza intrinseca fino a 44 V indipendentemente dall'alimentazione
- Package TSSOP e WQFN di dimensioni ridotte, standard del settore
Applicazioni
- Controllo e automazione industriale
- Controller logici programmabili (PLC)
- Moduli di ingresso analogico
- Apparecchiature di prova per semiconduttori
- Apparecchiature per il test delle batterie
- Modulo di controllo unità servo
- Sistemi di acquisizione dati (DAQ)

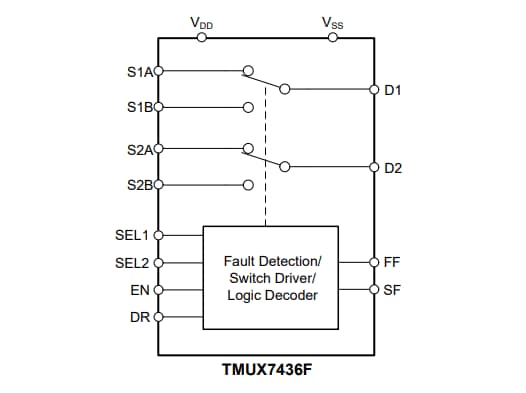

Diagramma funzionale
