Texas Instruments Modulo di valutazione (EVM) dell'interruttore TMUX721xEVM
Il modulo di valutazione (EVM) dell'interruttore TMUX721xEVM di Texas Instruments supporta la valutazione dei dispositivi TMUX721x nel package TSSOP (PW) a 16 pin, tra cui TMUX7211PWR, TMUX7212PWR e TMUX7213PWR. Questo modulo di valutazione può essere utilizzato per la rapida prototipazione e test dei dispositivi TMUX721x, in particolare per i parametri CC e di temporizzazione. TMUX7211, TMUX7212 e TMUX7213 di Texas Instruments sono interruttori con semiconduttore a ossido di metallo complementare (CMOS) con quattro canali di commutazione a corsa singola (SPST) selezionabili in modo indipendente 1:1. Questi dispositivi supportano alimentazione doppia (da ±4,5 V a ±22 V), singola (da 4,5 V a 44 V) o asimmetrica (come ad es. VDD = 12 V, VSS = -5 V).
Caratteristiche
- 35 punti di prova (compresi sette punti di prova GND), che consentono un facile accesso per la misurazione dei segnali
- Rapida prototipazione e collaudo dei dispositivi TMUX7211, TMUX7212 e TMUX7213 nel package TSSOP (PW) a 16 pin
- Nessun dispositivo TMUX721x specifico viene fornito o saldato ai moduli di valutazione, il che consente di scegliere il CI desiderato per la valutazione
- Supporto per il funzionamento ad alimentazione singola e doppia
- Sei condensatori di disaccoppiamento dell'alimentazione (2 × 0,1 μF, 2 × 1 μF e 2 × 10 μF)
- Jumper a otto corsie di segnale, linee di alimentazione VDD e VSS e segnali di controllo
- Sono disponibili otto pad per il posizionamento dei connettori SMA
- Sono disponibili pad per resistori di carico o scarica su percorsi di segnale di controllo
- Sono disponibili pad per diodi di protezione da sovratensione
- I pad del condensatore 0805 sono disponibili su tutti i percorsi di segnale con riferimento a terra

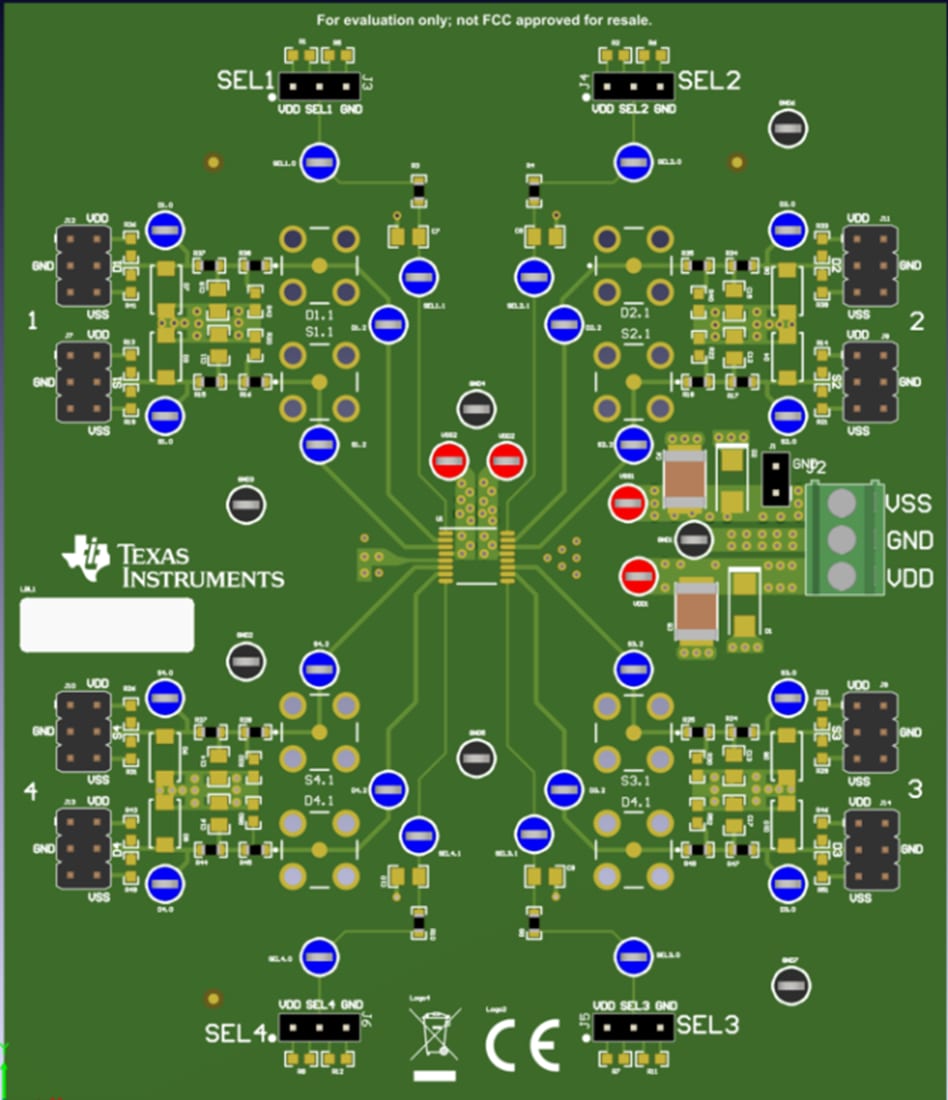

Layout scheda
