Texas Instruments Modulo di valutazione (EVM) per multiplatore TMUX7208EVM
Il modulo di valutazione (EVM) per multiplatore TMUX7208EVM di Texas Instruments supporta la valutazione dei dispositivi TMUX7208 nel package TSSOP (PW) a 16 pin. Questo modulo di valutazione può essere utilizzato per la rapida prototipazione e test dei dispositivi TMUX7208, in particolare per i parametri CC e di temporizzazione. TMUX7208 di Texas Instruments è un interruttore CMOS (semiconduttore a ossido di metallo complementare) con immunità di latch-up in una configurazione a singolo canale 8:1. Il dispositivo supporta doppia alimentazione (da ±4,5 V a ±22 V), un'alimentazione singola (da 4,5 V a 44 V) o alimentazioni asimmetriche (come VDD = 12 V, VSS = -5 V).
Caratteristiche
- Rapida prototipazione e test del dispositivo TMUX7208 a 16 pin nel package TSSOP (PW)
- Tabella di verità logica di controllo TMUX7208 elencata sulla scheda
- Nessun TMUX7208 specifico è fornito o saldato sul modulo di valutazione
- Offre la flessibilità di scegliere il CI desiderato per la valutazione
- Supporto per il funzionamento ad alimentazione singola e doppia
- Sei condensatori di disaccoppiamento dell'alimentazione (2 × 0,1 μF, 2 × 1 μF e 2 × 10 μF)
- Jumper a nove corsie di segnale, linee di alimentazione VDD e VSS e segnali di controllo
- Sono disponibili nove pad per il posizionamento dei connettori SMA
- I pad sono disponibili per resistori di carico o scarica su percorsi di segnale di controllo
- I pad sono disponibili per diodi di protezione da sovratensione
- I pad del condensatore 0805 sono disponibili su tutti i percorsi di segnale con riferimento a terra

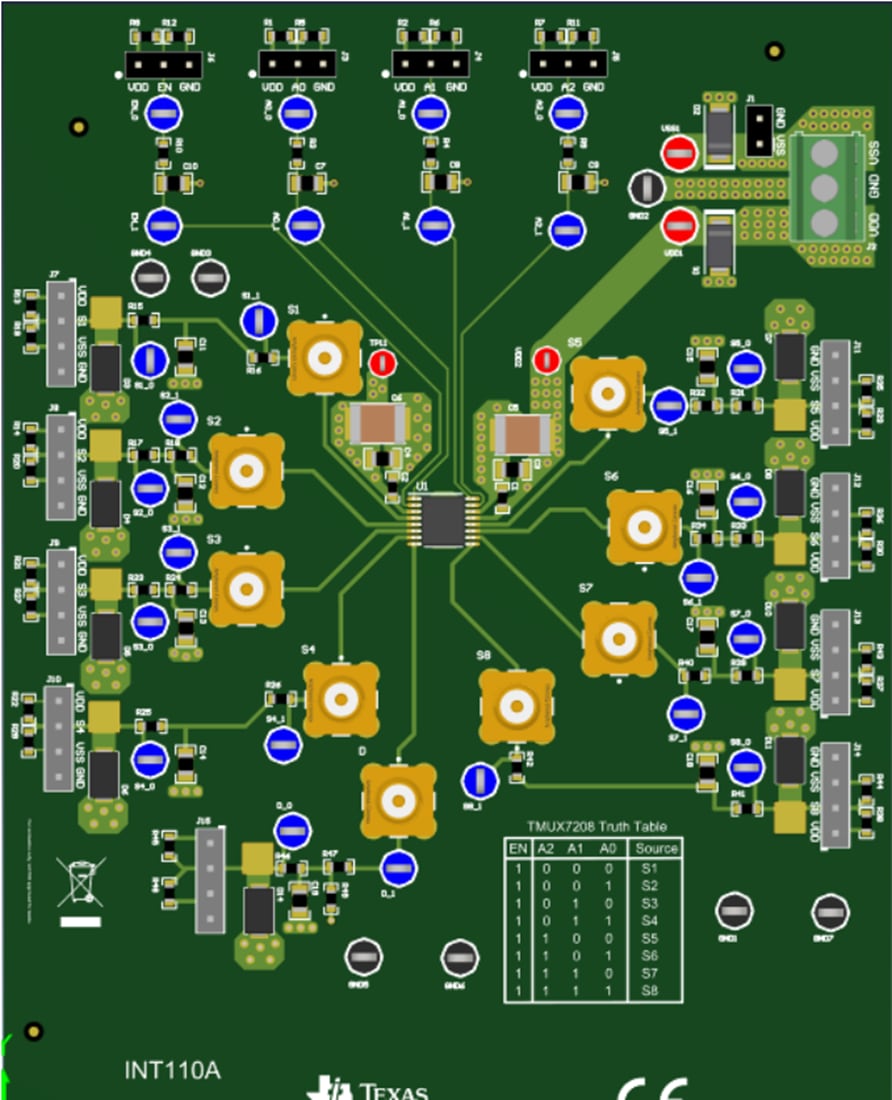

Layout scheda
Prodotto correlato
Texas Instruments Multiplatori di precisione TMUX720x 8:1
Multiplatore di precisione a singolo canale con bassa resistenza in conduzione e iniezione di carica.
