Texas Instruments Modulo di valutazione degli interruttori (EVM) TMUX646EVM
Il modulo di valutazione degli interruttori (EVM) TMUX646EVM di Texas Instruments supporta la valutazione del TMUX646, un interruttore a 10 canali in un package BGA (ZEC) a 36 pin. Questo modulo di valutazione può essere utilizzato per la prototipazione rapida e il test del dispositivo, in particolare per i parametri CC. Il TMUX646EVM consente di configurare facilmente i carichi per la caratterizzazione della corrente continua. Il TMUX646EVM di Texas Instruments offre la possibilità di testare uno dei canali con connettori SMA utilizzando le piazzole per le porte SMA, un secondo TMUX646 in un package BGA (ZEC) e resistenze di terminazione.
Caratteristiche
- Configurazione rapida di prototipazione e test per il package BGA a 36 pin TMUX646 (ZEC)
- Un TMUX646 installato (U1), con un altro pad TMUX646 disponibile per il test SMA a un canale (U2)
- Condensatori di disaccoppiamento dell'alimentazione installati per U1 e U2
- Condensatore 0603 aggiuntivo disponibile per U1
- Possibilità di aggiungere resistenze e condensatori come carichi singoli o differenziali su tutti i pin I/O analogici per U1.
- Sei piazzole SMA (un canale di TMUX646) insieme a piazzole per resistenze di terminazione su U2 per testare l'utilizzo di I/O SMA per un canale

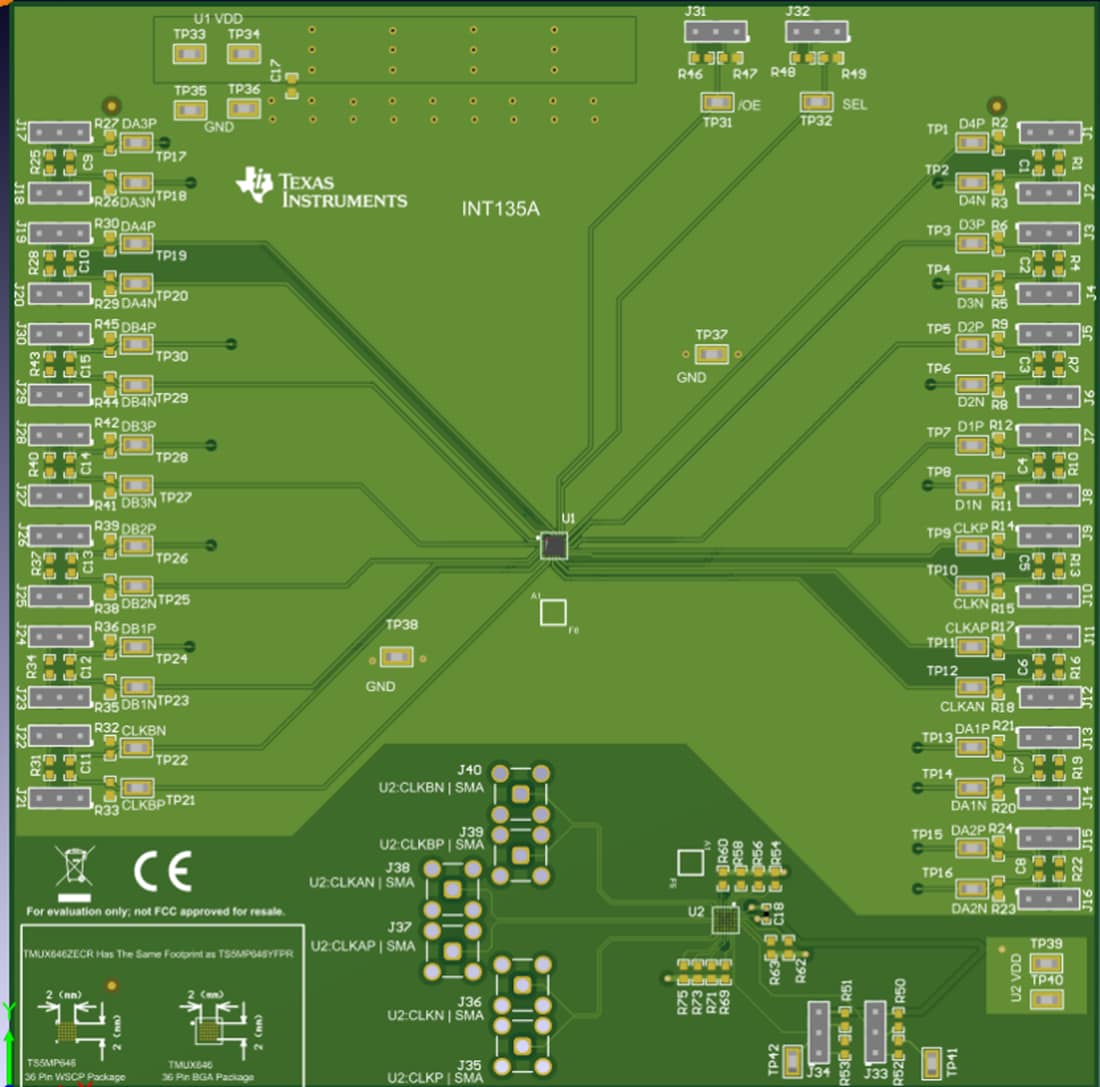

Layout scheda
Prodotto correlato
Texas Instruments Interruttore MIPI a 10 canali TMUX646
Interruttore bidirezionale SPDT a 10 canali (5 differenziali) ottimizzato per l'uso in applicazioni ad alta velocità.
