Texas Instruments Modulo di valutazione TMUX4827YBHEVM
Il modulo di valutazione TMUX4827YBHEVM di Texas Instruments è configurato per valutare il funzionamento e le prestazioni del TMU4827. I multiplatori TMUX4827 sono disponibili in un package YBH a 9 pin saldato sul modulo di valutazione TMUX4827YBHEVM. Il TMUX4827YBHEVM di TI consente agli ingegneri di valutare il TMUX4827 con segnali audio utilizzando jack audio integrati. Inoltre, sono offerti punti di test a bordo per consentire di testare segnali che non sono segnali audio.
Caratteristiche
- TMUX4827YBH pre-saldato su scheda
- 2 condensatori di disaccoppiamento dell'alimentazione da VDD a terra (1 µF 0402; 0,1 µF 0402)
- 6 punti di test su I/O che supportano le capacità a corrente completa TMUX4827
- 7 punti di prova GND aggiuntivi per una facile verifica
- 1 collettore a 3 pin per collegare/scollegare il dispositivo da un'alimentazione esterna
- 1 collettore a 3 pin per modificare lo stato del percorso del segnale del dispositivo
Layout della PCB

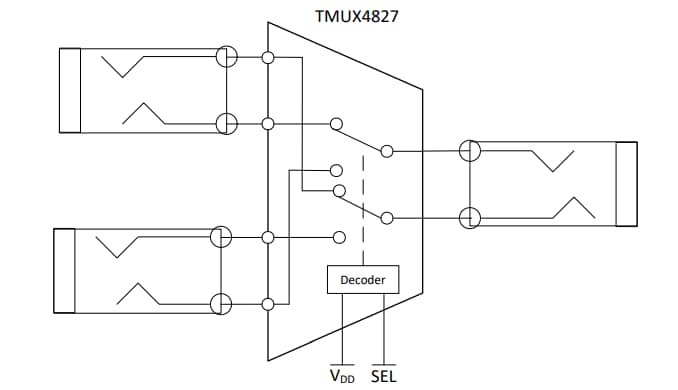

Circuito semplificato
