Texas Instruments Interruttore per uso generico SPDT 2:1 TMUX1248
L'interruttore per uso generico SPDT 2:1 TMUX1248 di Texas Instruments supporta i segnali analogici e digitali bidirezionali sui pin sorgente (Sx) e drain (d) che variano da GND a VDD. Lo stato del pin di selezione (SEL) controlla quale dei due pin di origine è collegato al pin di drain. TMUX1248 di TI fornisce una bassa corrente di alimentazione di 7 nA, che consente al dispositivo di essere utilizzato in una serie di applicazioni portatili o a bassa potenza.
Il dispositivo offre una commutazione con interruzione prima dell’azionamento che aggiunge robustezza al sistema impedendo il cortocircuito dei segnali sorgente durante gli eventi di commutazione. La commutazione con interruzione prima dell’azionamento impedisce l'abilitazione simultanea di entrambi i pin di origine.
Tutti gli ingressi logici hanno soglie compatibili con la logica da 1,8 V, il che consente il funzionamento con segnali logici a bassa tensione. Il circuito logico di sicurezza consente di applicare tensioni sui pin di controllo prima del pin di alimentazione o a una tensione superiore rispetto al pin di alimentazione fino a 5,5 V, proteggendo il TMUX1248 da potenziali danni.
L'interruttore TMUX1248 supporta un ampio intervallo di funzionamento da 1,08 V a 5,5 V ed è alloggiato in un package SC70.
Caratteristiche
- Funzionamento rail-to-rail
- Percorso del segnale bidirezionale
- Compatibile con logica da 1,8 V
- Logica a sicurezza intrinseca
- Tolleranza di sovratensione di ingresso di controllo di 5,5 V
- Bassa resistenza in conduzione di 3 Ω
- Ampio intervallo di alimentazione da 1,08 V a 5,5 V
- Temperatura di funzionamento: da -40 °C a +125 °C
- Bassa corrente di alimentazione da 7 nA
- Commutazione con interruzione prima dell'azionamento
Applicazioni
- Commutazione analogica e digitale
- Multiplazione bus I2C e SPI
- Server rack
- Scheda interfaccia di rete (NIC)
- Scanner di codici a barre
- Automazione per edifici
- Modulo di ingresso analogico
- Unità di azionamento motore
- Videosorveglianza
- Punto vendita elettronico
- PC desktop
- Elettrodomestici

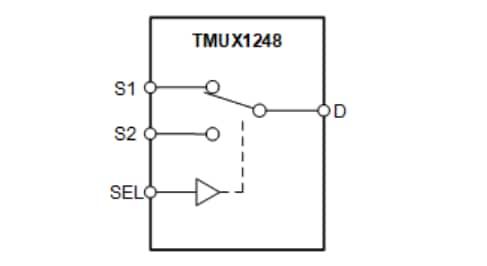

Diagramma a blocchi

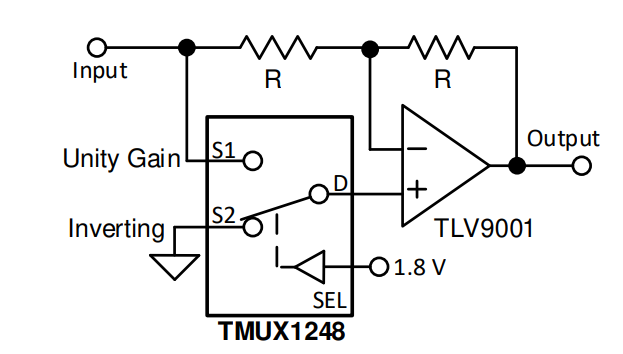

Esempio di applicazione
