Texas Instruments Interruttore per uso generico SPDT TMUX1237
L'interruttore generale SPDT TMUX1237 di Texas Instruments è un interruttore generale 2:1, unipolare a due vie (SPDT) che supporta un'ampia gamma operativa da 1,08 V a 5,5 V. Il dispositivo supporta segnali analogici e digitali bidirezionali sui pin di source (Sx) e drain (D) che vanno da GND a VDD. Lo stato del pin di selezione (SEL) controlla quale dei due sorgente pins è collegato al pin drain. Inoltre, il TMUX1237 ha una corrente di alimentazione bassa di 7nA, che consente al dispositivo di essere utilizzato in una serie di applicazioni portatili o a bassa potenza.
Il Texas Instruments TMUX1237 migliora l'affidabilità del sistema eliminando il sovraccarico che potrebbe verificarsi in un sistema a causa della commutazione tra due livelli di tensione sui pin di sorgente (Sx). Il TMUX1237 mantiene anche tempi di commutazione veloci, migliorando le prestazioni del sistema per varie applicazioni, dall'equipaggiamento di comunicazione all'automazione degli edifici. Tutti gli ingressi logici hanno soglie compatibili con la logica a 1,8 V, per garantire la compatibilità con la logica TTL e CMOS quando si opera nell'intervallo di tensione di alimentazione valido. Il circuito logico di sicurezza consente di applicare le tensioni sui pin di controllo prima del pin di alimentazione, proteggendo il dispositivo da potenziali danni.
Caratteristiche
- Nessun superamento durante la commutazione degli ingressi
- Funzionamento rail-to-rail
- Percorso del segnale bidirezionale
- Compatibile con logica da 1,8 V
- Logica a sicurezza intrinseca
- Bassa resistenza in conduzione: 3 Ω
- Ampio intervallo di alimentazione: da 1,08 V a 5,5 V
- Temperatura di funzionamento: da -40 °C a +125 °C
- Bassa corrente di alimentazione: 7 nA
- Commutazione con interruzione prima dell'azionamento
- HBM di protezione ESD: 2000 V
Applicazioni
- Commutazione analogico e digitale
- Multiplazione bus I2C e SPI
- Unità radio remote (RRU)
- Sistema di antenna attiva mMIMO (AAS)
- Server rack
- Scheda di interfaccia di rete (NIC)
- Scanner codice a barre
- Automazione per edifici
- Modulo di ingresso analogico
- Trasmissioni di motori
- Videosorveglianza
- Punto vendita elettronico
- PC Desktop
- Elettrodomestici

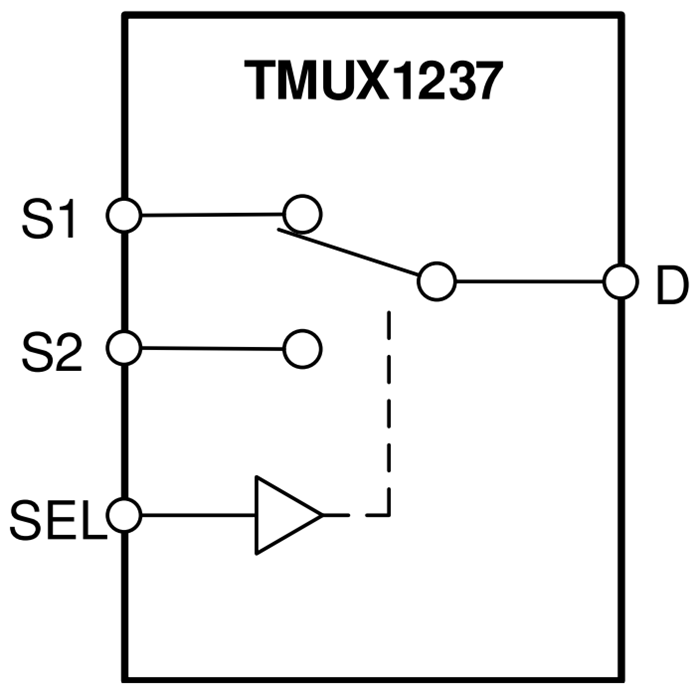

Diagramma a blocchi funzionale
