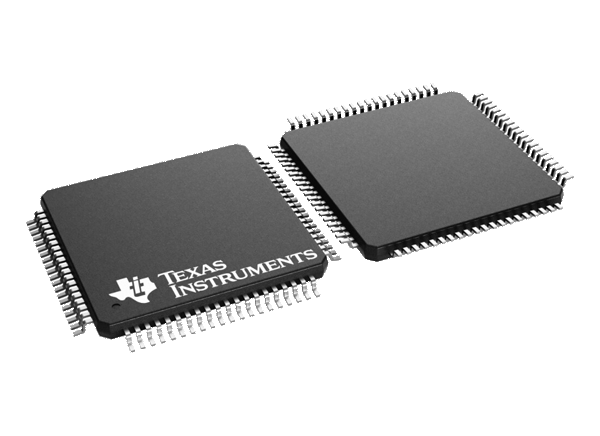

Texas Instruments MCU in tempo reale TMS320F28003x/TMS320F28003x-Q1

I microcontroller in tempo reale TMS320F28003x/TMS320F28003x-Q1 di Texas Instruments fanno parte dei microcontroller in tempo reale C2000™. I microcontroller C2000 sono dispositivi scalabili a latenza ultrabassa progettati per l'efficienza nell'elettronica di potenza, tra cui alta densità di potenza, alte frequenze di commutazione e supporto per l'uso delle tecnologie GaN e SiC.

I microcontroller in tempo reale TMS320F28003x/TMS320F28003x-Q1 TI offrono un sottosistema di controllo in tempo reale basato sul core DSP C28x a 32 bit di TI, che fornisce 120 MHz di prestazioni di elaborazione del segnale per codice a virgola mobile o fissa, eseguito da flash su chip o SRAM. I dispositivi TMS320F28003x-Q1 sono conformi allo standard AEC-Q100 per applicazioni nel settore automobilistico.

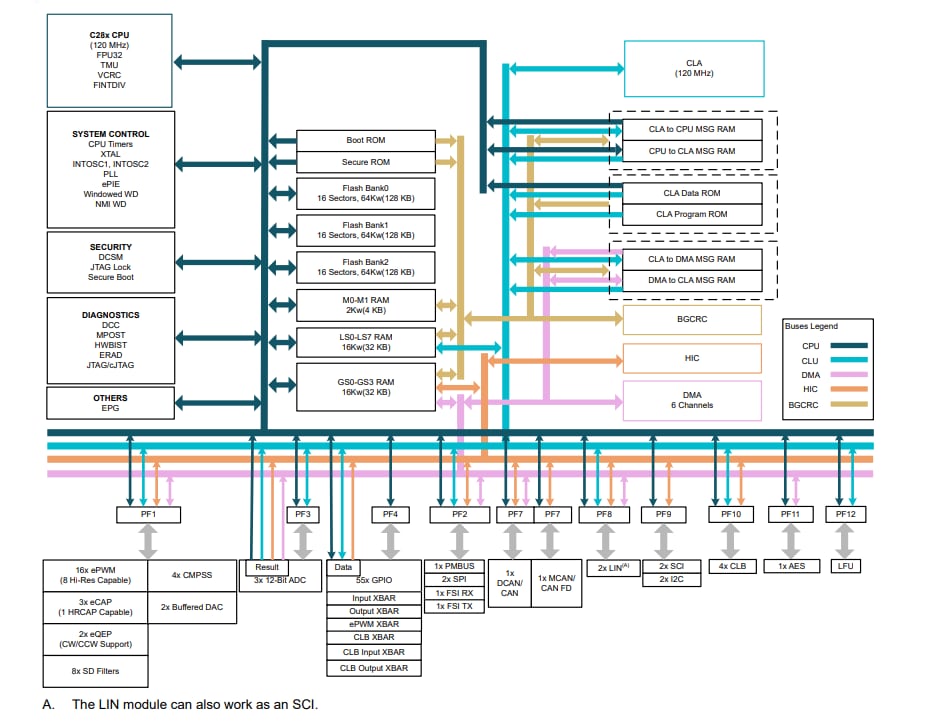

Caratteristiche

Core DSP a 32 bit TMS320C28x a 120 MHz
- Unità a virgola mobile (FPU) IEEE 754
  - Supporto per divisione rapida dei numeri interi (FINTDIV)
- Unità matematica trigonometrica (TMU)
  - Supporto per controllo proporzionale-integrale-derivativo non lineare (NLPID)
- Motore CRC e istruzioni (VCRC)
- Dieci punti di interruzione hardware (con ERAD)
CLA (Control Law Accelerator) programmabile
- 120 MHz
- Istruzioni a virgola mobile a singola precisione IEEE 754
- Esegue il codice indipendentemente dalla CPU principale
Memoria su chip
- 384 kB (192 kW) di memoria flash (protetta da ECC) in tre banchi indipendenti
- 69KB (34,5 kW) di RAM (protetta da ECC)
- Sicurezza a doppia zona
- Avvio sicuro e blocco JTAG
Clock e controllo di sistema
- Due oscillatori interni da 10 MHz
- Oscillatore al cristallo o ingresso clock esterno
- Modulo temporizzatore del sistema di controllo in modalità a finestra
- Circuito di rilevamento clock mancante
- Comparatore a doppio clock (DCC)
Design I/O da 3,3 V
- La generazione VREG interna consente una progettazione ad alimentazione singola
- Circuito di ripristino interruzione di corrente (BOR)
Periferiche di sistema
- Controller di accesso diretto alla memoria (DMA) a 6 canali
- 55 multiplex programmabili singolarmente
- Pin di ingresso/uscita per uso generico (GPIO)
- 23 ingressi digitali su pin analogici
- 2 ingressi/uscite digitali su pin analogici (AGPIO)
- Espansione avanzata dell'interruzione periferica (ePIE)
- Supporto in più modalità a bassa potenza (LPM)
- Analisi e diagnostica in tempo reale integrata (ERAD)
- Numero di identificazione univoco (UID)
Periferiche di comunicazione
- Un'interfaccia Bus di risparmio energetico (PMBus)
- Due interfacce di circuito inter-integrato (I²C)
- Una porta bus Controller Area Network (CAN/DCAN)
- Una porta bus Controller Area Network con CAN FD/MCAN (velocità dati flessibile)
- Due porte di interfaccia seriale periferica (SPI)
- Due interfacce di comunicazione seriale (SCI) compatibili UART
- Due interfacce di rete di interconnessione locale (LIN) compatibili UART
- Interfaccia seriale rapida (FSI) con un trasmettitore e un ricevitore (fino a 200 Mbps)

Sistema analogico
- Tre convertitori analogico/digitale a 12 bit (ADC) 4 MSPS
  - Fino a 23 canali esterni (comprende le due uscite GPDAC)
  - Quattro blocchi integrati di post-elaborazione (PPB) per ADC
- Quattro comparatori a finestra (CMPSS) con convertitori digitale/analogico di riferimento a 12 bit (DAC)
  - Filtri di glitch digitali
- Due uscite DAC bufferizzate a 12 bit
Periferiche di controllo potenziate
- 16 canali ePWM con otto canali che hanno capacità ad alta risoluzione (risoluzione 150 ps)
  - Supporto integrato banda morta
  - Zone di scatto hardware integrate (TZ)
- Tre moduli eCAP (Acquisizione avanzata)
  - Acquisizione ad alta risoluzione (HRCAP) disponibile su uno dei tre moduli eCAP
- Due moduli Enhanced Quadrature Encoder Pulse (eQEP) con supporto per le modalità di funzionamento CW/CCW
- Otto canali di ingresso del modulatore filtro sigma-delta (SDFM) (due filtri paralleli per canale)
  - Filtraggio dati SDFM standard
  - Filtro comparatore per azione rapida per sopravvalutazione o sottovalutazione delle condizioni
- Generatore di schema integrato (EPG)
Blocco logico configurabile (CLB)
- 4 pannelli
- Aumenta la capacità periferica esistente
- Supporta le soluzioni di gestione delle posizioni
Controller interfaccia host (HIC)
- Accesso alla memoria interna da un host esterno
CRC background (BGCRC)
- Computo CRC a un ciclo su 32 bit di dati
Acceleratore AES (Advanced Encryption Standard)
Aggiornamento Firmware Live (LFU)
- Commutazione rapida del contesto da firmware vecchio a nuovo
- Miglioramenti dei tempi di cancellazione da memoria flash
Caratteristiche diagnostiche
- Autotest "potenza on" memoria (MPOST)
- Autotest integrato nell'hardware (HWBIST)
Opzioni di package:
- Flat Pack quadruplo a basso profilo a 100 pin (LQFP) [suffisso PZ]
- Flat Pack quadruplo a basso profilo a 80 pin (LQFP) [suffisso PN]
- a 64 pin (LQFP) [suffisso PM]
- a 48 pin (LQFP) [sufisso PT]
Opzioni di temperatura:
- Aria libera da -40 °C a 125 °C (T_A)
- Giunzione da –40 °C a 150 °C (T_J)

Applicazioni

Elettrodomestici
- Unità esterna condizionatore d'aria
Automazione per edifici
- Controllo dell'azionamento operatore porta
Macchinari industriali e macchine utensili
- Selezionatori automatizzati
- Macchine tessili
Invertitori CA e motori VF
- Modulo di controllo azionamento CA
- Feedback posizione azionamento CA
- Modulo stadio di potenza azionamento CA
Sistemi di trasporto motori lineari
- Stadio di potenza motore lineare
Servomotori ad asse singolo e multiassiale
- Feedback posizione servomotori
- Modulo stadio di potenza servomotore
Azionamenti BLDC a velocità controllata
- Unità di azionamento motore BLDC con ingresso CA
- Unità di azionamento motore BLDC con ingresso CC
Automazione di fabbrica
- Servomotore robot
- Controllo dei motori dei robot mobili
- Sensore di posizione
Alimentazione industriale
- CA-CC industriale
UPS
- UPS trifase
- UPS online monofase
Alimentatori per telecomunicazioni e server
- CC/CC commerciali
- PSU per server e reti commerciali
- Raddrizzatori per telecomunicazioni commerciali
ADAS
- LIDAR a scansione meccanica

Sistemi ibridi, elettrici e di propulsione
- Convertitore CC-CC
- Invertitore e controllo motore
- Scheda integrata (OBC) e caricabatterie wireless
- Sistema audio motore virtuale (VESS)
- Ventola motore
- Caricatore/eTurbo
- Pompa
- Servosterzo elettrico (EPS)
Infotainment e cluster
- Display head-up
- Unità principale per il settore automobilistico
- Amplificatore esterno di tipo automobilistico
Componenti elettronici carrozzeria e illuminazione
- Modulo compressore HVAC di tipo automobilistico
- Inverter CC/CA
- Fanale anteriore
Infrastruttura di caricamento EV
- Stazione di ricarica CA (pila)
- Stazione di ricarica CC (pila)
- Modulo di potenza stazione di ricarica EV
- Stazione di ricarica EV wireless
Accumulo energia rinnovabile
- Sistema di conversione della potenza di accumulo di energia (PC)
Energia solare
- Inverter centrale
- Microinverter
- Ottimizzatore energia solare
- Microinverter ad arco solare
- Arresto rapido
- Inverter di stringa
