Texas Instruments Modulo di valutazione TMDS243EVM
Il modulo di valutazione TMDS243EVM di Texas Instruments è l'ultima versione del TMS243GPEVM. Il modulo di valutazione TMDS243EVM presenta un silicio crittografabile sul campo ad alta sicurezza (HS-FS) per personalizzare le chiavi e la crittografia per le applicazioni di sicurezza.
Il modulo di valutazione TMDS243EVM di TI offre un metodo semplice per valutare la funzionalità di AM2431, AM2432 e AM2434 e sviluppare prototipi per varie applicazioni. TMDS243EVM è dotato di una MCU Sitara™ AM2434 e di componenti aggiuntivi. Questi componenti consentono all'utente di utilizzare le funzionalità di sicurezza dell'MCU e varie interfacce dei dispositivi, tra cui Ethernet industriale, Ethernet standard, PCIe (Peripheral Component Interconnect Express), FSI (Fast Serial Interface) e altri.
Il display integrato mostra le porte dell'interfaccia periferica seriale (SPI) AM243x per consentire la possibilità di uscite visive locali in aggiunta ai LED. Inoltre, sono disponibili capacità di misurazione della corrente integrate per monitorare il consumo di energia per applicazioni sensibili al consumo di energia.
Un cavo USB è fornito e accoppiato con una logica di emulazione integrata, che si traduce in emulazione e debug utilizzando strumenti di sviluppo standard, come l'ambiente di sviluppo integrato (IDE) Code Composer Studio™ (CCSTUDIO).
Caratteristiche
- Tre porte Ethernet RJ45 con velocità di 1 GB o 100 Mb
- Interfaccia FSI a basso numero di pin in tempo reale per una facile connessione con MCU C2000™
- Display da 1" e LED per pratici output visivi
- Connettore PCIe a quattro canali per interfacciare una scheda PCIe a una via
- Capacità di misurazione della potenza integrate
Contenuto del kit
- Scheda MicroSD
- Cavo USB
- Cavo Ethernet
- Guida per l'avvio rapido

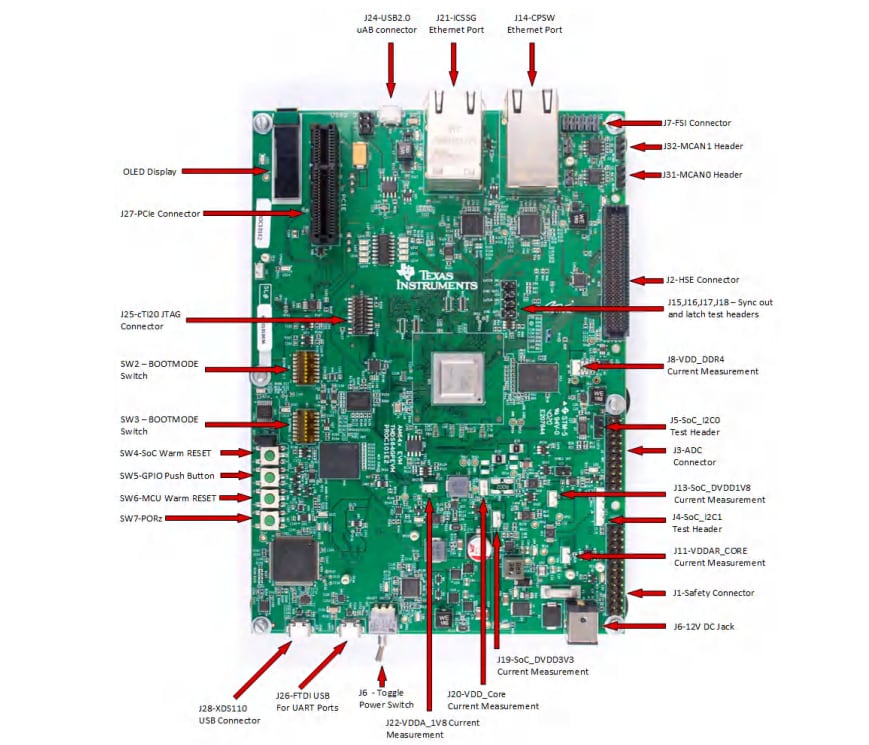

Panoramica hardware fronte

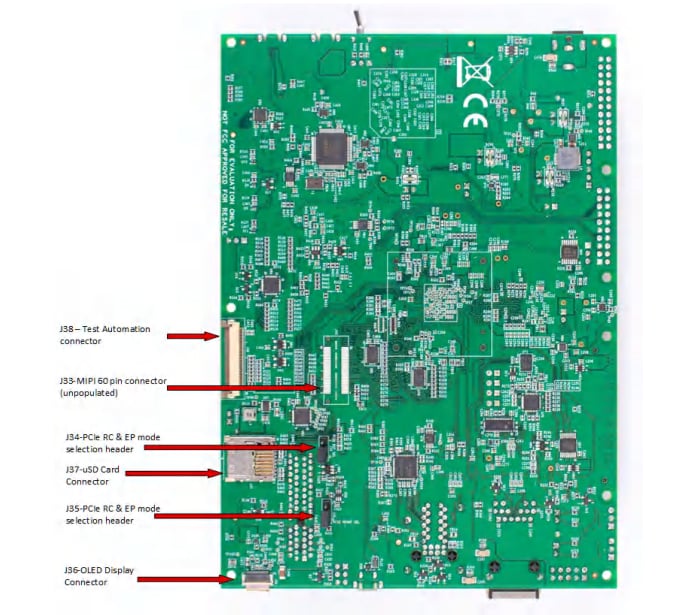

Panoramica hardware retro

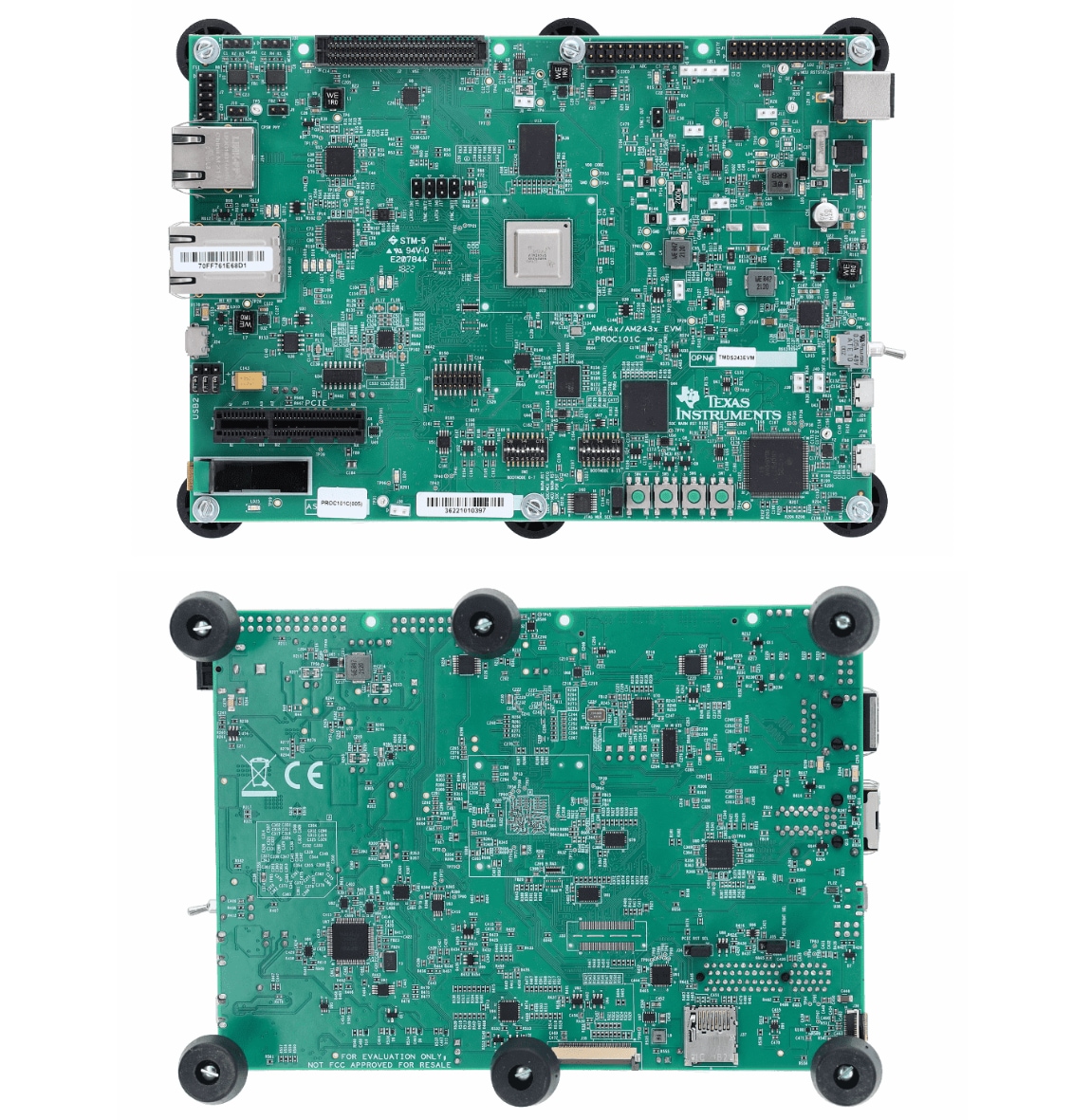

Layout della PCB
Diagramma a blocchi funzionali
