Texas Instruments Modulo di valutazione del rilevamento della corrente TMCS1108EVM

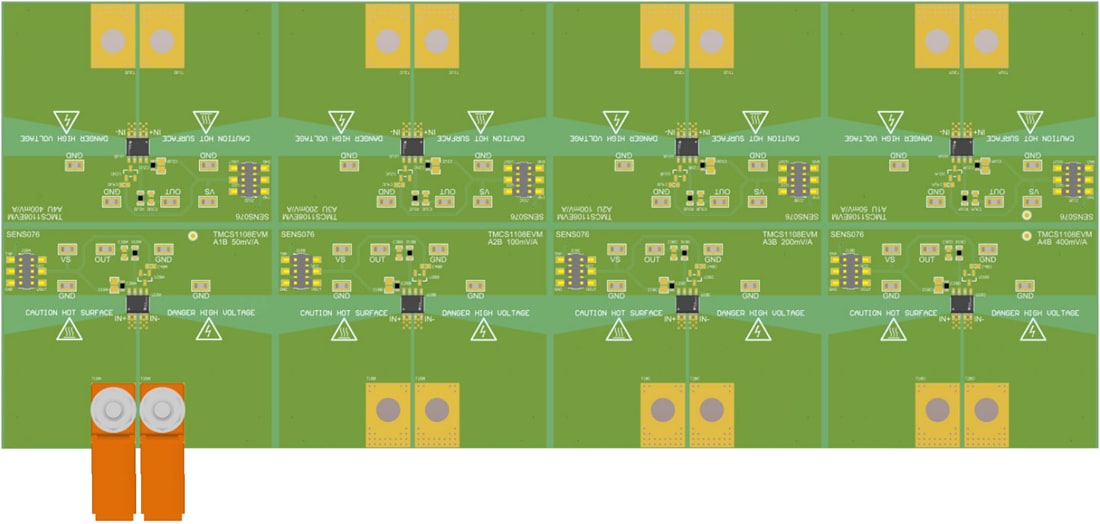

Il modulo di valutazione del rilevamento della corrente (EVM) TMCS1108EVM di Texas Instruments facilita l'uso rapido e conveniente di TMCS1108. Il TMCS1108 è un monitor di rilevamento della corrente di precisione a effetto Hall isolato che utilizza un riferimento di misurazione quoziente interno. Questo modulo di valutazione consente al progettista di spingere la corrente operativa massima attraverso il lato di ingresso Hall mentre misura l'uscita isolata. Il layout dell'apparecchiatura non è inteso come modello per il circuito di destinazione, né è predisposto per i test di compatibilità elettromagnetica (EMI). TMCS1108EVM di Texas Instruments è costituito da una singola scheda per circuito stampato (PCB) commutabile in otto singoli s. Quattro pezzi corrispondono alle quattro varianti unidirezionali del TMCS1108, mentre i restanti quattro corrispondono alle varianti bidirezionali del dispositivo.
