Texas Instruments Sensore di corrente a effetto Hall TMCS1108
Il sensore di corrente a effetto Hall TMCS1108 di Texas Instruments è un sensore di corrente a effetto Hall isolato galvanicamente in grado di misurare la corrente CC o CA con elevata precisione, eccellente linearità e stabilità della temperatura. Una catena di segnali a compensazione termica a bassa deriva fornisce un errore a scala completa < 3% nell'intervallo di temperatura del dispositivo.
La corrente di ingresso scorre attraverso un conduttore interno da 1,8 mΩ che genera un campo magnetico misurato da un sensore a effetto Hall integrato. Questa struttura elimina i concentratori esterni e semplifica la progettazione. Una bassa resistenza dei conduttori riduce al minimo la perdita di potenza e la dissipazione termica. L'isolamento galvanico intrinseco fornisce un isolamento funzionale di 100 V tra il percorso di corrente e il circuito. La schermatura elettrica integrata consente un'eccellente reiezione di modo comune e immunità ai transitori.
La tensione di uscita è proporzionale alla corrente di ingresso con diverse opzioni di sensibilità. La sensibilità fissa consente a TMCS1108 di operare da una singola alimentazione da 3 V a 5,5 V, elimina gli errori di raziometria e migliora la reiezione del rumore di alimentazione. La polarità della corrente è considerata positiva quando scorre nel pin di ingresso positivo. Sono disponibili varianti di rilevamento unidirezionali e bidirezionali. TMCS1108 di Texas Instruments assorbe una corrente di alimentazione massima di 6 mA e tutte le opzioni di sensibilità sono specificate nell'intervallo delle temperature di funzionamento da -40 °C a +125 °C.
Caratteristiche
- ±1% tipico, ±3% massimo, errore totale da -40 °C a 125 °C
- Errore di sensibilità ±0,9%
- Errore di offset di 40 mA
- Deriva di offset di 0,2 mA/°C
- Errore di linearità 0,5%
- Più opzioni di sensibilità
- TMCS1108A1B/U - 50 mV/A
- TMCS1108A2B/U - 100 mV/A
- TMCS1108A3B/U - 200 mV/A
- TMCS1108A4B/U - 400 mV/A
- Riferimento interno a deriva zero
- Rilevamento di corrente bidirezionale e unidirezionale
- Intervallo di alimentazione di funzionamento da 3 V a 5,5 V
- Larghezza di banda del segnale di 80 kHz
- Robusto isolamento galvanico da 100 V
Applicazioni
- Controllo motore e carico
- Misurazioni di corrente half bridge e inverter
- Correzione del fattore di potenza
- Protezione da sovracorrente
- Monitoraggio della potenza CC e CA

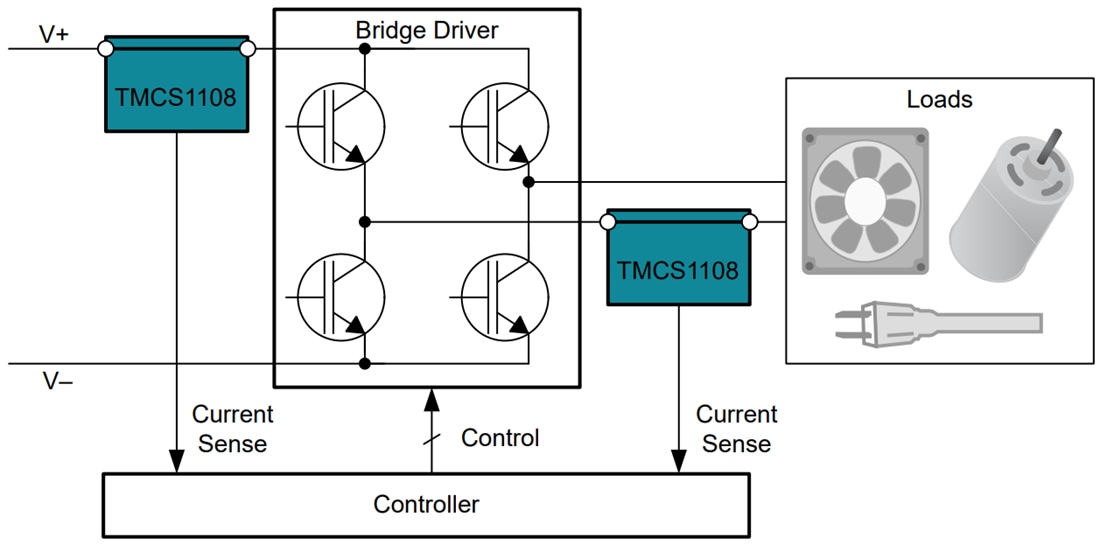

Applicazione tipica
Strumento di sviluppo correlato
Texas Instruments Modulo di valutazione del rilevamento della corrente TMCS1108EVM
Per l'uso conveniente del TMCS1108, un monitor di rilevamento della corrente di precisione a effetto Hall isolato.
