Texas Instruments Sensore di corrente a effetto Hall TMCS1107
Il sensore di corrente a effetto Hall TMCS1107 di Texas Instruments è un sensore di corrente a effetto Hall isolato galvanicamente in grado di misurare la corrente CC o CA con elevata precisione, eccellente linearità e stabilità della temperatura. Una catena di segnali a compensazione termica a bassa deriva fornisce un errore a scala completa < 3% nell'intervallo di temperatura del dispositivo.
La corrente in ingresso scorre attraverso un conduttore interno 1,8 mΩ che genera un campo magnetico misurato da un sensore ad effetto Hall integrato. Questa struttura elimina i concentratori esterni e semplifica la progettazione. Una bassa resistenza del conduttore riduce al minimo la perdita di potenza e la dissipazione termica. L’isolamento galvanico intrinseco fornisce una tensione di lavoro di durata di 420 V e un isolamento di base 3 kVRMS tra il percorso di corrente e il circuito. La schermatura elettrica integrata consente un'eccellente reiezione di modo comune e immunità ai transitori.
La tensione di uscita è proporzionale alla corrente di ingresso con diverse opzioni di sensibilità. La sensibilità fissa consente al TMCS1107 di operare da una singola alimentazione da 3 V a 5,5 V, elimina gli errori di raziometria e migliora la reiezione del rumore di alimentazione. La polarità della corrente è considerata positiva quando fluisce nel pin di ingresso positivo. Sono disponibili varianti di rilevamento unidirezionali e bidirezionali. Texas Instruments TMCS1107 assorbe una corrente di alimentazione massima di 6 mA e tutte le opzioni di sensibilità sono specificate nell'intervallo delle temperature di funzionamento da -40 °C a +125 °C.
Caratteristiche
- ±1% tipico, ±3% massimo, errore totale da –40°C a 125 °C
- Errore di sensibilità ±0,9%
- Errore di offset di 40 mA
- Deriva di offset di 0,2 mA/°C
- Errore di linearità 0,5%
- Più opzioni di sensibilità
- TMCS1107A1B/U - 50 mV/A
- TMCS1107A2B/U - 100 mV/A
- TMCS1107A3B/U - 200 mV/A
- TMCS1107A4B/U - 400 mV/A
- Riferimento interno a deriva zero
- Rilevamento di corrente bidirezionale e unidirezionale
- Intervallo di alimentazione di funzionamento da 3 V a 5,5 V
- Larghezza di banda del segnale 80 kHz
- Livello di isolamento 3kVRMS
- Robusta tensione di lavoro permanente di 420 V
- Certificazioni di sicurezza
- Programma di riconoscimento dei componenti UL 1577
- IEC/CB 62368-1
Applicazioni
- Controllo motore e carico
- Misurazioni di corrente half bridge e inverter
- Correzione del fattore di potenza
- Protezione da sovracorrente
- Monitoraggio della potenza CC e CA

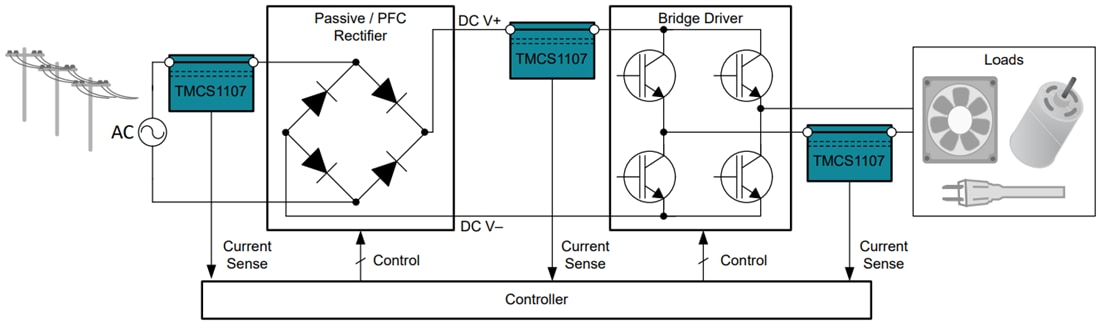

Applicazione tipica
Strumento di sviluppo correlato
Texas Instruments Modulo di valutazione del rilevamento della corrente TMCS1107EVM
Per l'uso conveniente del TMCS1107, un monitor di rilevamento della corrente di precisione a effetto Hall isolato.
