Texas Instruments Interruttore ad effetto Hall TMAG5230 per asse Z
L'interruttore a effetto Hall sull'asse Z TMAG5230 di Texas Instruments è ideale per applicazioni di rilevamento magnetico della posizione. L'interruttore è disponibile in un package DSBGA (WCSP) con fattore di forma ultra-compatto che supporta sia uscite omnipolari che unipolari. Il TMAG5230 supporta molteplici combinazioni di soglie ad alta sensibilità e varie frequenze di campionamento, consentendo una progettazione flessibile del sistema per la selezione del magnete la sensibilità e i requisiti di potenza.
L'interruttore ad effetto Hall TMAG5230 Z-Axis di TI è disponibile con un'uscita push-pull per eliminare la necessità di un resistore di carico esterno, o con un'uscita open-drain che consente di utilizzare una tensione I/O diversa da quella fornita dal TMAG5230. L'uscita open-drain può supportare tensioni superiori a VCC, eliminando la necessità di sequenziazione dell'alimentazione.
Caratteristiche
- Intervallo di temperatura ambiente da -40 °C a 125 °C
- Opzioni di rilevamento del polo magnetico:
- Omnipolare
- Duale-unipolare
- Tipo di uscita:
- Push-pull
- Open drain
- Portata della tensione di alimentazione da 1,65 V a 5,5 V
- Stato di uscita attivo (quando B>BOP): basso (Vol)
- Punti operativi magnetici (BOP) da -2.4mT a 24mT
- Basso consumo di corrente medio di 1,6pA
- Frequenze di campionamento da -1,25 Hz a 2,5 kHz
- Package DSBGA a 4 pin secondo lo standard di settore
Applicazioni
- Tablet
- Intelligente
- Computer portatili
- Auricolari
- Occhiali AR/VR
- Fotocamere digitali

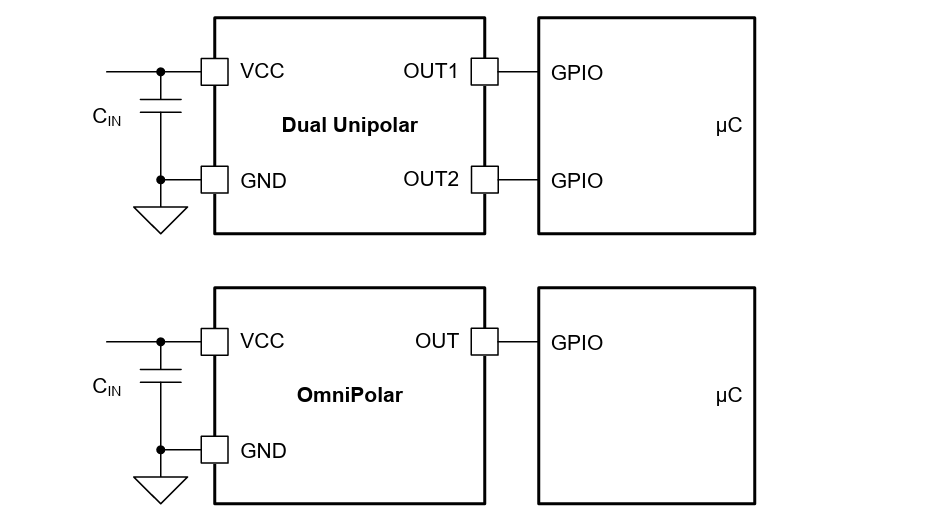

Schematico semplificato
