Texas Instruments Amplificatori operazionali TLVx888 a deriva zero e compatibili con mux
Gli amplificatori operazionali (amplificatori operazionali) TLVx888 Zero-Drift Mux-Friendly di Texas Instruments sono amplificatori operazionali a larghezza di banda ampia, a basso rumore e a deriva zero. Questi amplificatori operazionali presentano solo 15µV di tensione di offset (max.) e 0,1µV/°C di deriva della tensione di offset (max.) su un ampio intervallo di temperatura. Il TLVx888 presenta un tempo di ripristino molto veloce in parte grazie all'ampio guadagno di larghezza di banda e velocità di risposta molto alta. L'architettura proprietaria degli ingressi compatibili con i mux migliora ulteriormente il tempo di ripristino nei sistemi multicanale.
La combinazione di alta precisione, rapido assestamento e basso rumore rende gli amplificatori operazionali TLVx888 della Texas Instruments una scelta eccellente per varie applicazioni, inclusa la misurazione del segnale, l'attrezzatura di precisione e l'acquisizione dei dati. I dispositivi TLVx888 sono disponibili in pacchetti standard del settore e di dimensioni micro per adattarsi alle applicazioni più vincolate dal punto di vista dimensionale. I dispositivi sono specificati per il funzionamento da -40 °C a +125 °C.
Caratteristiche
- Alta precisione CC
- Deriva dello zero 0,01 µV/°C
- Tensione di offset bassa 3 µV
- PSRR elevato 150 dB
- CMRR elevato 150 dB
- Eccellenti prestazioni CA
- Larghezza di banda del guadagno 14 MHz
- Velocità di risposta di 40 V/µs
- Basso rumore 7,5 nV/√Hz
- Ingresso al rail negativo, uscita rail-to-rail
- Bassa corrente di riposo di 1,5 mA
- Ingressi filtrati RFI/EMI
- Portata di alimentazione da 4,5 V a 36 V
- Intervallo di temperatura da –40 °C a +125 °C
Applicazioni
- PSU PC e unità console di gioco
- CC/CC commerciali
- Trasmettitore di flusso
- Trasmettitore di pressione
- Caricabatterie commerciale
- Contatore elettrico

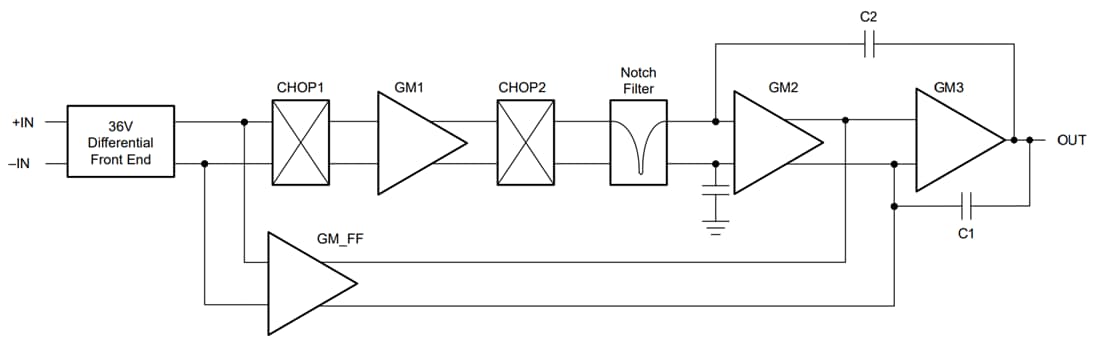

Diagramma a blocchi funzionale
Strumenti di sviluppo
Texas Instruments Universal DIY Amplifier Circuit EVMs
Provides engineers and do it yourselfers (DIYers) with real-world amplifier circuits.
