Texas Instruments Amplificatori operazionali RRIO ad alto voltaggio TLV914x

Gli amplificatori operazionali (Op Amp) RRIO ad alto voltaggio TLV914x di Texas Instruments sono una famiglia di amplificatori operazionali con ingresso e uscita (RRIO) su barra ad alto voltaggio (18 V). Grazie alla bassa corrente di riposo della famiglia di 7 µA/canale, questi dispositivi offrono prestazioni eccellenti per applicazioni a bassa potenza.

La famiglia TLV914x offre un'eccellente precisione CC, inclusa una bassa tensione di offset (±265µV, tipico), una bassa deriva dell'offset (±0,2µV/°C, tip.), un limite di corrente in cortocircuito di 40 mA, un elevato PSRR di 140 dB e un elevato CMRR di 108 dB per il funzionamento ad alta tensione all'interno della coppia di ingresso principale. I dispositivi sono inoltre progettati per funzionare con una vasta gamma di tensioni di alimentazione da 2,7 V a 18 V. Questa funzionalità rende il TLV914x un AMP robusto, flessibile e ad alte prestazioni per applicazioni industriali ad alta tensione.

Questi dispositivi hanno inoltre un prodotto larghezza di banda guadagno di 125 kHz e un basso rumore di flicker 1/f di 3,4 µV picco-picco (da 0,1 Hz a 10 Hz). La famiglia è stata progettata per pilotare direttamente carichi capacitivi fino a 350 nF, mantenendo un margine di fase di 30 gradi o superiore. Gli AMP TLV914x di Texas Instruments sono disponibili in diversi pacchetti standard del settore e i dispositivi sono specificati da –40 °C a 125 °C.

Caratteristiche

  • Tensione di alimentazione ampio da 2,7 V a 18 V
  • Bassa corrente di riposo di 7 µA per amplificatore
  • Ingresso e uscita rail-to-rail
  • Bassa tensione di offset di ±265µV (tip.)
  • Bassa deriva della tensione di offset di ±0,2µV/°C (tip.)
  • Elevato PSRR di 140 dB (tip.)
  • Un'ampia larghezza di banda di 125 kHz GBW, guadagno unitario stabile
  • Alimentazione ad alta corrente di uscita di ±40 mA
  • Basso rumore di sfarfallio 1/f di 3,4 µVp-p (f = da 0,1 Hz a 10 Hz)
  • Elevato rapporto di soppressione di modo comune di 108 dB
  • Pin di ingresso interni filtrati EMI e RFI
  • Intervallo di temperatura di funzionamento da –40 °C a 125 °C

Applicazioni

  • Trasmettitore e sensore sul campo
    • Trasmettitore di flusso
    • Trasmettitore di pressione
    • Trasmettitore di temperatura
    • Trasmettitore di livello
  • Rilevatore di fumo e calore
  • Monitoraggio glucosio nel sangue
  • Concentratore di ossigeno
  • Videocamere di rete IP
  • Rilevatore di movimento

Risorse aggiuntive

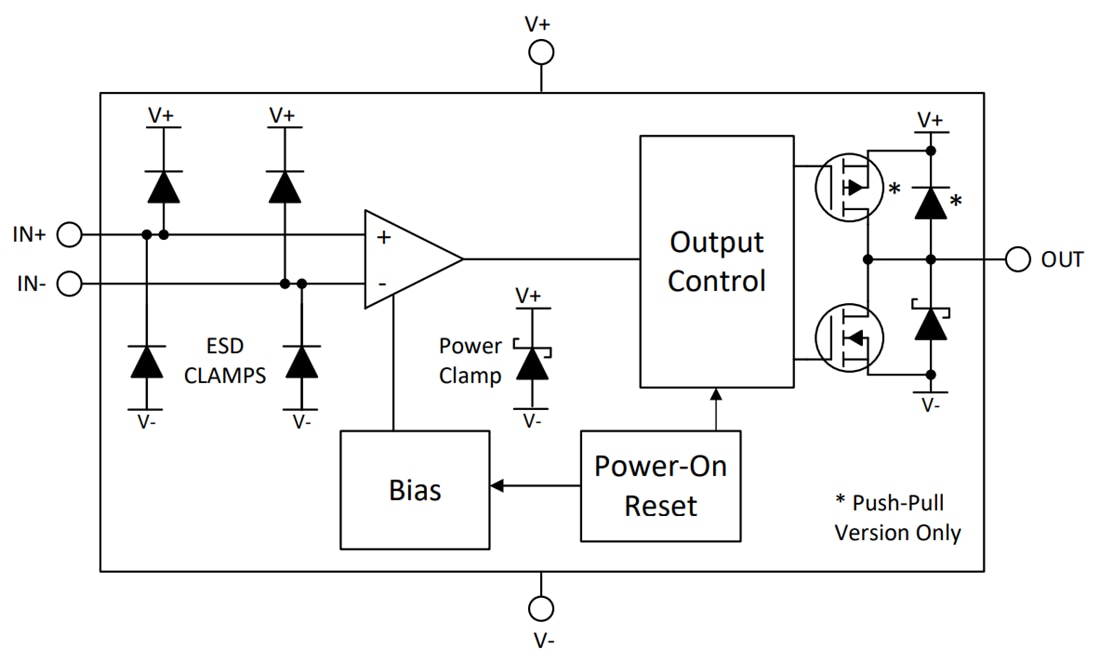

Diagramma a blocchi funzionale

Schema a blocchi - Texas Instruments Amplificatori operazionali RRIO ad alto voltaggio TLV914x
Pubblicato: 2025-02-05 | Aggiornato: 2025-06-13
