Texas Instruments Modulo di valutazione (EVM) comparatore TLV3604EVM
Il modulo di valutazione (EVM) comparatore TLV3604EVM di Texas Instruments è progettato per valutare il comparatore TLV3604 ad alta velocità. Il TLV3604EVM dispone di opzioni di layout che semplificano la valutazione delle prestazioni di temporizzazione con diversi strumenti di misurazione. L'uscita del TLV3604 di Texas Instruments è progettata per i segnali differenziali a bassa tensione (LVDS), che forniscono segnali ad alta velocità per l'interconnessione di dispositivi, come FPGA con dissipazione di potenza minima.
Caratteristiche
- Valutare la soluzione del comparatore con ritardo di propagazione <1 ns
- Capacità di misurare l'uscita LVDS con diversi metodi di misurazione
- Intervallo di alimentazione: da +2,4 V a +5,5 V (solo alimentazione singola)
- Intervallo di modo comune di ingresso da (Vee -200 mV) a (VCCI/VCCO + 200 mV)
Apparecchiature necessarie
- Oscilloscopio ad alta velocità con terminazioni da 50 Ω
- Le sonde differenziali con terminazioni integrate da 100 Ω possono essere utilizzate per terminare l'uscita in modo corretto
- Generatore funzionale ad alta velocità con doppia uscita
- Si raccomanda un tempo di incremento/riduzione veloce (≤500 ps)
- Alimentazione:
- Cavi/adattatori SMA
- Assicurarsi di avere cavi di lunghezza corrispondente per IN+, IN-, IN+SENSE, IN-SENSE, OUTP e OUTN

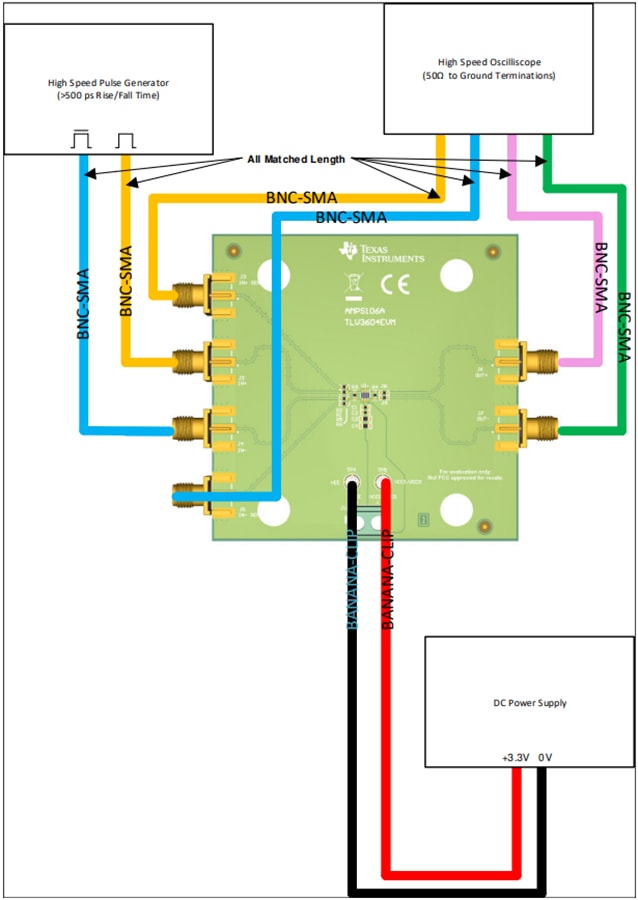

Configurazione rapida
Prodotto correlato
Texas Instruments Comparatori ad alta velocità TLV3604/TLV3605/TLV3607
Scelta eccellente per applicazioni LiDAR, ricevitori di linea differenziali e sistemi di prova e di misurazione.
