Texas Instruments ADC audio Burr-Brown™ da 768 kHz TLV320ADC6120
L'ADC audio Burr-Brown™ da 768 kHz TLV320ADC6120 di Texas Instruments offre un campionamento simultaneo fino a due canali analogici o quattro canali digitali per l'ingresso del microfono a modulazione di densità di impulsi (PDM). L'ADC supporta ingressi di linea e microfono consentendo al tempo stesso configurazioni di ingresso a terminazione singola e differenziali.
L'ADC Audio da 768 kHz Burr-Brown TLV320ADC6120 di TI combina guadagno del canale programmabile, controllo del volume digitale, una tensione di polarizzazione del microfono programmabile, un anello ad aggancio di fase (PLL), un filtro passa-alto programmabile (HPF), filtri biquad e modalità filtro a bassa latenza. In più, consente frequenze di campionamento fino a 768 kHz. Il dispositivo presenta formati audio di multiplazione a divisione di tempo (TDM), I2S o allineati a sinistra (LJ) e consente il controllo con l'interfaccia I2C.
Queste caratteristiche integrate ad alte prestazioni e la possibilità di utilizzare una singola sorgente di alimentazione da 3,3 V o 1,8 V, rendono il dispositivo una scelta eccellente per sistemi audio con limitazioni di spazio in applicazioni di registrazione con microfono a campo lontano.
TLV320ADC6120 è alloggiato in un package WQFN a 20 pin e ha un intervallo delle temperature di funzionamento da -40 °C a +125 °C.
Caratteristiche
- ADC multicanale ad alte prestazioni:
- Microfoni analogici a 2 canali o line-in
- Microfoni PDM digitali a 4 canali
- Fino a 2 canali microfono analogici e fino a 2 canali microfono digitali
- Prestazioni di ingresso differenziale linea ADC e microfono:
- Intervallo dinamico (DR):
- 123 dB, potenziatore di gamma dinamica (DRE) abilitato
- 113 dB, DRE disabilitato
- –95dB THD+N
- Intervallo dinamico (DR):
- Modalità somma canale ADC, prestazioni DR di 116 dB, DRE disabilitato, somma a 2 canali
- Tensione di ingresso ADC:
- Ingressi a scala completa da 2 VRMS differenziali
- Ingressi a scala completa da 1 VRMS a terminazione singola
- Frequenza di campionamento ADC (fS) = da 8 kHz a 768 kHz
- Impostazioni del canale programmabili:
- da 0 dB a 42 dB, guadagno del canale in incrementi di 0,5 dB
- Controllo del volume digitale da –100 dB a 27 dB
- Calibrazione guadagno con risoluzione di 0,1 dB
- Calibrazione di fase con risoluzione di 163 ns
- Generazione di tensione di alimentazione o polarizzazione del microfono programmabile
- Selezione del filtro di elaborazione del segnale a bassa latenza
- Filtri digitali programmabili HPF e biquad
- Controller automatico del guadagno (AGC)
- Rilevamento dell'attività vocale (VAD)
- Interfaccia di controllo I2C
- PLL audio ad alte prestazioni integrato
- Configurazioni di impostazione del divisore di clock automatico
- Interfaccia dati seriali audio:
- Formato TDM, I2S o allineato a sinistra (LJ)
- Lunghezza parola 16 bit, 20 bit, 24 bit o 32 bit
- Interfaccia master o slave
- Funzionamento ad alimentazione singola da 3,3 V o 1,8 V
- Funzionamento ad alimentazione I/O da 3,3 V o 1,8 V
- Consumo energetico per alimentazione AVDD da 1,8 V di 9,5 mW/canale a frequenza di campionamento di 48 kHz
Applicazioni
- Altoparlanti smart
- Telecamere di rete IP
- Microfoni professionali e sistemi wireless
- Sistemi per videoconferenze
Modulo di valutazione associato
Texas Instruments Modulo di valutazione ADC audio ADC6120EVM-PDK
Verifica le capacità di TLV320ADC6120, un ADC audio a due canali ad alte prestazioni.

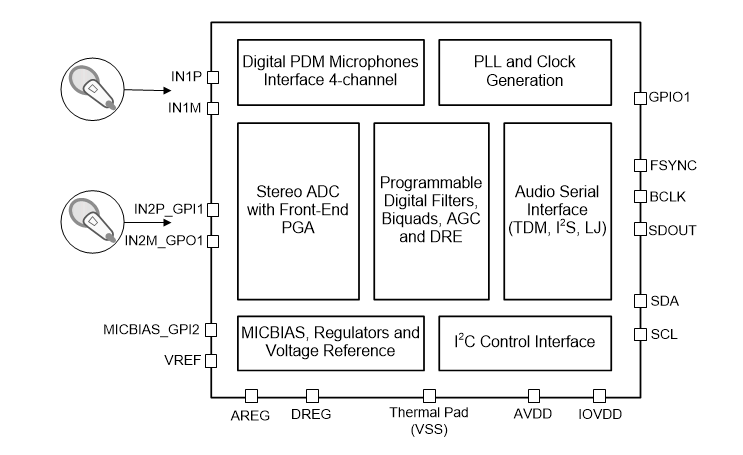

Schema a blocchi semplificato
