Texas Instruments Driver per schermi LED TLC6989

I driver per schermi LED TLC6989 di Texas Instruments offrono connettività compatibile con SPI che controlla la famiglia di dispositivi TLC698x utilizzando un controller SPI standard. Il dispositivo è dotato di un oscillatore interno per generare il clock continuo richiesto dalla famiglia TLC698x. Il Jitter può essere aggiunto al clock continuo per migliorare la gestione dell'EMI. I dati trasmessi vengono allineati al clock continuo per rispettare i requisiti di temporizzazione dell'interfaccia CCSI.

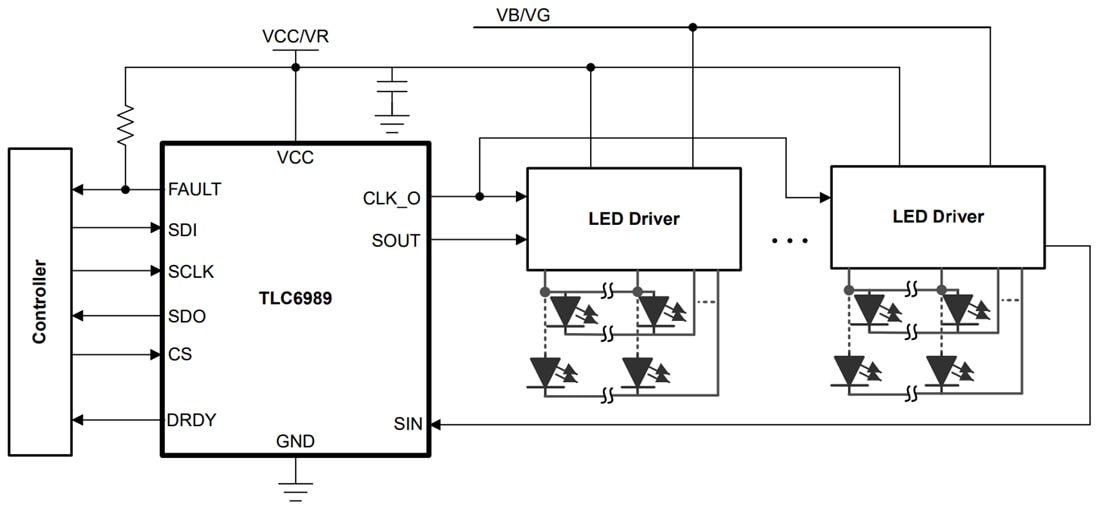

Il Texas Instruments TLC6989 incorpora la segnalazione dei guasti nella TLC698x daisy chain TLC698x e nell'interno TLC6989. Protegge la trasmissione dei dati dei comandi di registro e VSYNC alla daisy chain TLC698x e protegge la linea dati da guasti di tipo stuck-at. Un'applicazione tipica include la connettività compatibile con SPI per i dispositivi TLC6983 e TLC6984.

Caratteristiche

Portata della tensione di funzionamento VCC da 2,5 V a 5,5 V
Periferica SPI
- Velocità di trasferimento dati fino a 20 MHz
- Supporta più periferiche con un controller
Controller e periferica con interfaccia seriale a clock continuo (CCSI)
- Velocità di trasferimento dati fino a 20 MHz
- Jitter del clock programmabile per miglioramento dell'EMI

Diagnostica
- Pin guasto a drenaggio aperto
- Rilevamento della perdita di comunicazione SPI
- CRC per comunicazione SPI
- Integrità dei dati CCSI
Interruzione dei dati pronta per la disponibilità dei dati
