Texas Instruments Modulo di valutazione del driver LED TLC6983EVM
Il modulo di valutazione (EVM) del driver LED TLC6983EVM di Texas Instruments viene utilizzato come riferimento per la dimostrazione e la valutazione tecnica di TLC6983. TLC6983 è un driver per display LED a matrice di catodo comune altamente integrato con 48 sorgenti di corrente costante e 16 FET di scansione. Un singolo TLC6983 può pilotare 16 x16 pixel LED RGB, mentre due TLC6983 impilati possono pilotare 32 x 32 pixel LED RGB. Il modulo TLC6983EVM di Texas Instruments può essere utilizzato come modulo di valutazione funzionale di base per schermi LED Narrow Pixel Pitch (NPP) e prodotti a mini e micro-LED.
Caratteristiche
- 48 canali di alimentazione di corrente da 0,2 mA a 20 mA
- 16 interruttori di linea di scansione conRDS(ON) da 190 mΩ
- Consumo energetico estremamente basso
- Interfaccia della serie di clock continui (CCSI) a basse EMI e ad alta velocità

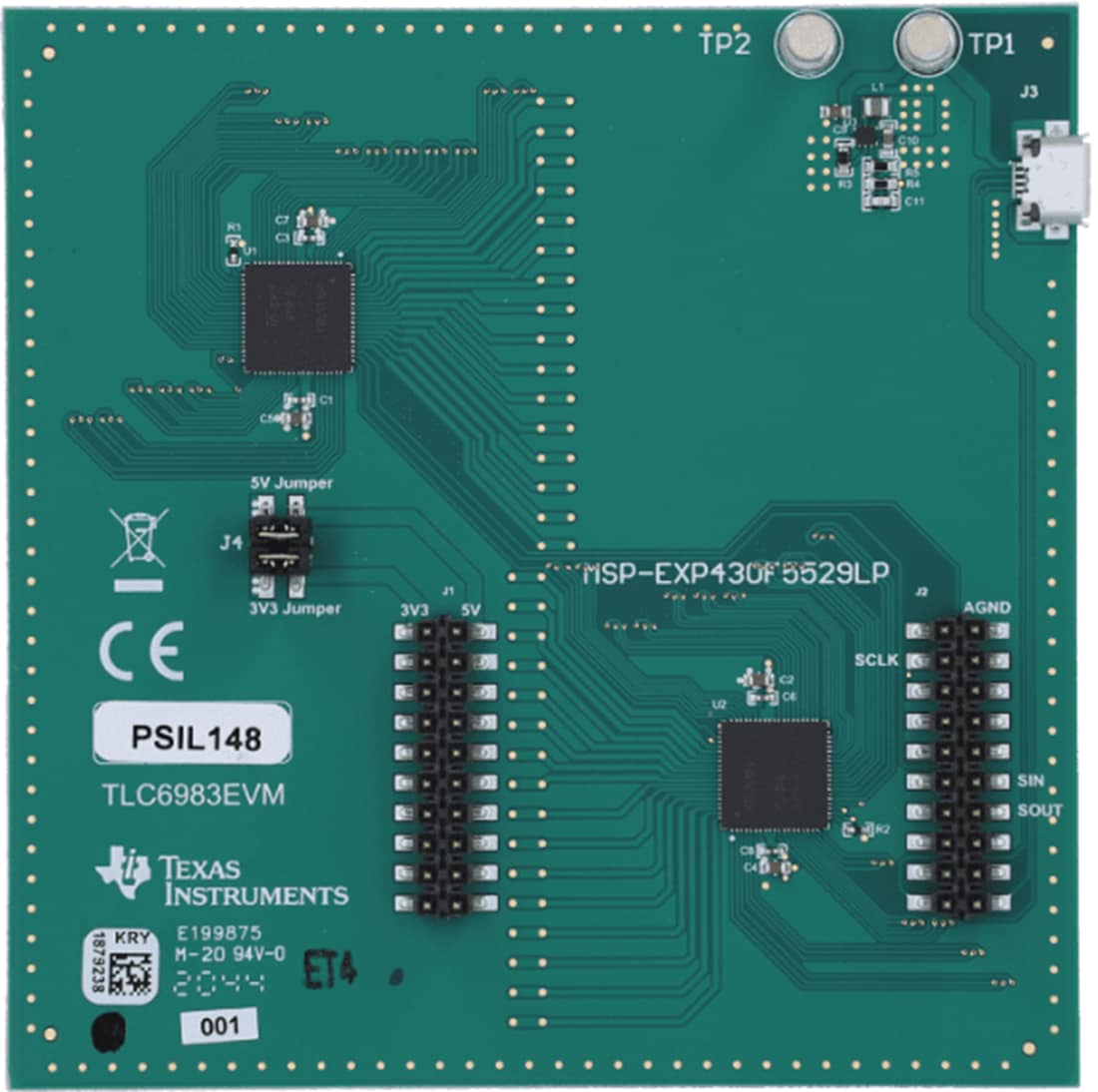

Layout della scheda
Prodotto correlato
Texas Instruments Driver per display LED TLC6983
Driver per display LED a catodo comune con 48 sorgenti di corrente costante e 16 FET di scansione.
Strumento di sviluppo correlato
Texas Instruments Kit di valutazione LaunchPad USB di MSP430
Modulo di valutazione facile da utilizzare basato sul microcontrollore MSP430F5529.
Pubblicato: 2023-05-01
| Aggiornato: 2023-05-09
