Texas Instruments Riferimenti di tensione shunt TL4050/TL4050-Q1

I riferimenti di tensione shunt micropotenza di precisione TL4050/TL4050-Q1 di Texas Instruments offrono versatilità e facilità d'uso, ideali per un'ampia matrice di applicazioni. I dispositivi a uscita fissa a due terminali non necessitano di condensatori esterni per il funzionamento e sono stabili con tutti i carichi capacitivi. Inoltre, il riferimento fornisce un'impedenza dinamica bassa, un basso rumore e un coefficiente di bassa temperatura per garantire una tensione di uscita stabile su una vasta gamma di correnti e temperature di funzionamento.

Il TI TL4050/TL4050-Q1 è disponibile in tre tolleranze iniziali, che vanno dallo 0,1% (max) per il grado A allo 0,5% (max) per il grado C. Pertanto, i progettisti hanno una grande flessibilità nella scelta del miglior rapporto costo-prestazioni per le applicazioni. Confezionato in pacchetti salvaspazio SOT-23-3 e SC-70 e che richiede una corrente minima di 45 µA (tipica), il TL4050/TL4050x-Q1 è eccellente anche per applicazioni portatili.

Il TL4050xI è caratterizzato per il funzionamento in un intervallo di temperatura ambiente da -40 °C a +85 °C, mentre il TL4050xQ/TL4050x-Q1 è caratterizzato da -40 °C a 125 °C.

Il TI TL4050-Q1 è qualificato AEC-Q100 per le applicazioni per il settore automobilistico.

Caratteristiche

  • Qualificato per applicazioni per il settore automobilistico (TL4050-Q1)
  • Tensioni di uscita fisse di 2,048 V, 2,5 V, 4,096 V, 5 V
  • Tolleranze di uscita ridotte e coefficiente a bassa temperatura
    • Max 0,1%, 50 ppm/°C - Grado A
    • Max 0,2%, 50 ppm/°C - Grado B
    • Max 0,5%, 50 ppm/°C - Grado C
  • Rumore all'uscita ridotto di 41μVRMS tipico
  • Ampia portata corrente di funzionamento da 60 μA tipica a 15 mA
  • Stabile con tutti i carichi capacitivi, nessuna uscita
  • È necessario un condensatore
  • Disponibile nell'intervallo di temperatura esteso da -40 °C a 125 °C

Applicazioni

  • Sistemi di acquisizione dati
  • Alimentatori e monitor degli alimentatori
  • Strumentazione e apparecchiature di prova
  • Controlli di processo
  • Audio di precisione
  • Elettronica automotive
  • Gestione dell'energia
  • Attrezzature con alimentazione a batteria

Schede tecniche

Diagramma a blocchi funzionale

Schema a blocchi - Texas Instruments Riferimenti di tensione shunt TL4050/TL4050-Q1

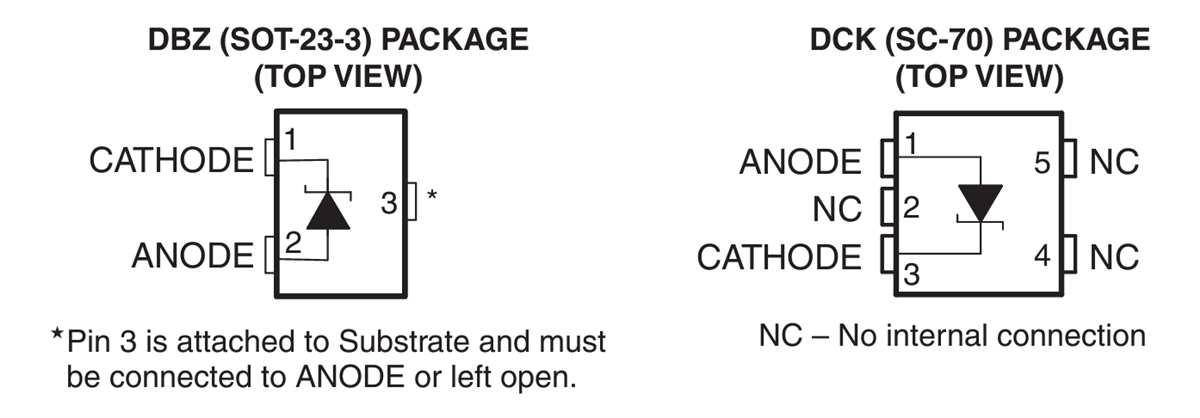

Piedinatura/stile del package

Diagramma - Texas Instruments Riferimenti di tensione shunt TL4050/TL4050-Q1
