Texas Instruments Ricetrasmettitore THVD1424 RS-485
Il ricetrasmettitore RS-485 THVD1424 di Texas Instruments presenta un resistore di terminazione 120Ω su chip, controllo della velocità di risposta e intercambiabilità tra modalità half-duplex e full-duplex. Tutte le funzioni sono controllate tramite pin, consentendo al dispositivo di essere utilizzato in qualsiasi posizione del nodo (nodi finali o nodi intermedi) in qualsiasi rete, a 2 fili (half-duplex) 0 a 4 fili (full-duplex), lento o veloce. I progettisti di apparecchiature finali possono progettare una scheda per circuito stampato (PCB) comune e configurarla tramite software per vari requisiti di applicazione, consentendo di risparmiare tempo di progettazione e qualificazione.
I pin del bus resistono a eventi ESD di scarica a contatto IEC eliminando la necessità di ulteriori componenti di protezione a livello di sistema. Il ricetrasmettitore RS-485 THVD1424 TI opera con alimentazione bus da 3 V a 5,5 V, mentre l’intervallo di tensione di alimentazione logica è da 1,65 V a 5,5 V. L’ampio intervallo di tensione di modo comune e la bassa dispersione di ingresso sui pin bus rendono il dispositivo adatto per applicazioni multi-punto su cavi lunghi.
Il THVD1424 è offerto in un package VQFN a 16 pin salvaspazio, è efficiente termicamente ed è caratterizzato per temperature ambiente da -40 °C a 125 °C.
Caratteristiche
- Soddisfa o supera i requisiti dello standard TIA/EIA-485A
- Tensione di alimentazione bus: da 3 V a 5,5 V
- Alimentazione da 1,65 V a 5,5 V per segnali logici
- L'uscita differenziale supera 2,1 V per la compatibilità PROFIBUS con un'alimentazione di 5 V
- Half-duplex e full-duplex configurabili con pin
- Resistore di terminazione da 120 Ω su chip controllato tramite pin del bus
- Failsafe a bus inattivo, aperto e corto
- Package piccolo e salvaspazio 16-VQFN (3 mm x 3 mm)
- Velocità dati massima configurabile
- SLR = alto di 500 kbps
- SLR = bassa o fluttuante di 20 Mbps
- Protezione I/O del bus
- ESD HBM ±16 kV
- Scarica per contatto IEC 61000-4-2 ±8 kV
- Scarica traferro: ±15 kV IEC 61000-4-2
- Burst transitorio rapido: ±4 kV IEC 61000-4-4
- Protezione da guasti bus ±16 V (tensione massima assoluta sui pin bus)
- Basso consumo energetico
- Corrente di alimentazione di arresto < 5µA
- Corrente di quiescenza durante il funzionamento < 3 mA
- Accensione e spegnimento senza problemi, per capacità hot plug-in
- Intervallo di temperatura industriale esteso: da -40 °C a +125 °C
Applicazioni
- Controllo e automazione industriale
- Automazione per edifici
- Trasporto industriale
- Sistemi HVAC
- Contatori intelligenti
- Illuminazione
- Infrastrutture di rete
Video

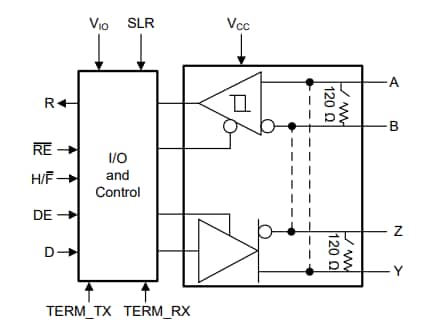

Schema semplificato

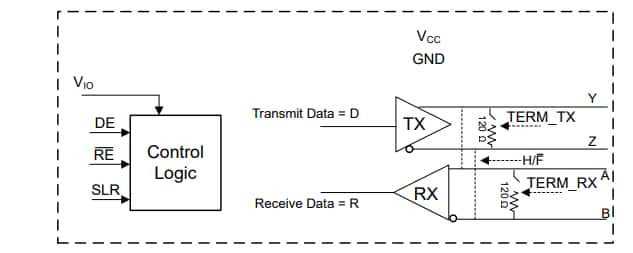

Diagramma a blocchi funzionali
Modulo di valutazione associato
Texas Instruments Modulo di valutazione THVD1424EVM
Consente di valutare in modo semplice e veloce il ricetrasmettitore RS-485 full duplex THVD1424.
